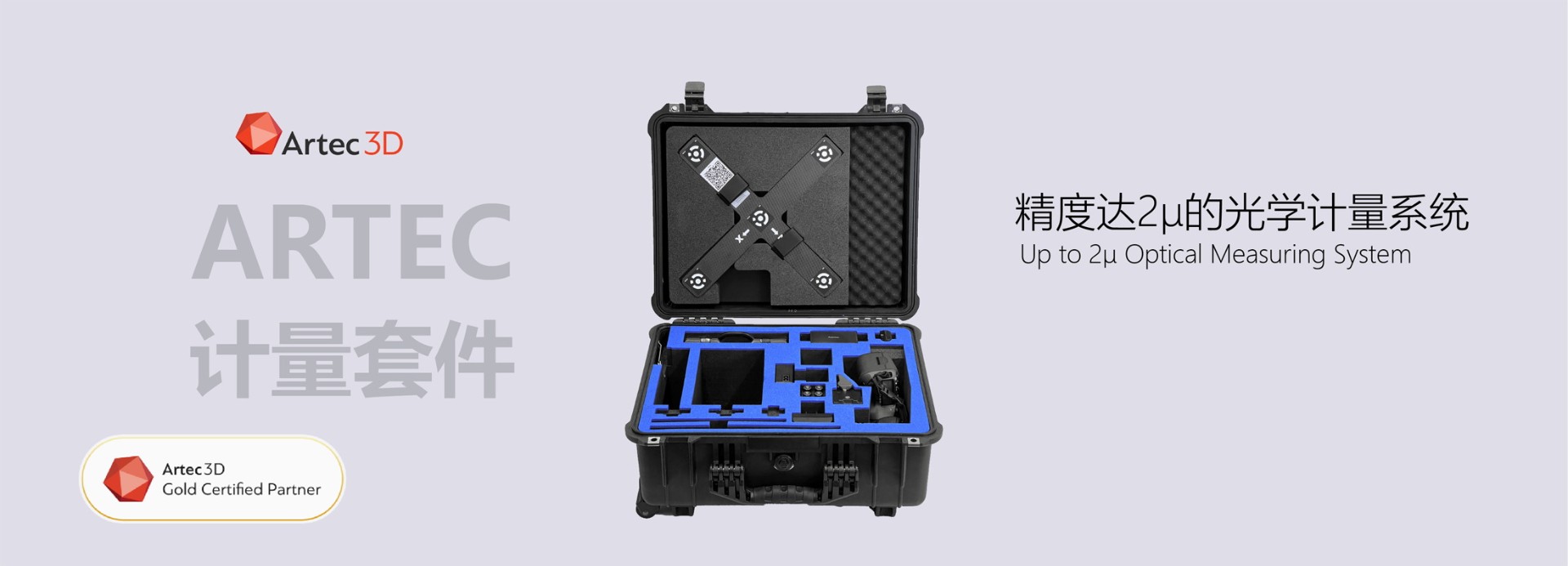

DAkkS認證的光學六自由度測量系統
完整的光學坐標測量系統，精度高達2微米。攝像頭分辨率高達3030萬像素，配備28毫米廣角鏡頭、測量標靶、調節器、比例尺。
隨處使用
套件可裝入一個牢固的便攜箱里。有了動態參照，就能捕獲運動中的物體，彌補傳統測量設備或其他3D測量工具無法操作的缺陷。
兼容多款軟件
Artec計量套件可兼容多款業內領先的軟件解決方案，例如Geomagic Control X、PolyWorks等。
質量檢驗
使用高精度光學坐標測量系統，讓飛機部件、船舶、風力渦輪機等產品檢驗的流程信度更高，一目了然。
變形分析
借助光學測量解決方案來分析不同環境條件和負載下的材料變形特性，而在這些流程中，快速的測量時間十分關鍵。計量套件非常適合分析貯罐、車輛部件、設計原型等物體的幾何變化。
行業應用
一家通過ISO認證的德國近海和海事工程公司對法蘭進行質量檢驗。60分鐘完成所有測量，包括法蘭表面的平整度、傾斜度、鉆孔直徑和內外徑。
三維掃描的參照體系
將計量級三維掃描儀的密集點云和高精度套件光學測量值結合，可拓展中小型物體掃描儀的能力。既可以捕獲大型物體上的細節元素，又可以完整捕獲整個物體，確保累積誤差降至最低，體積精度維持較高水平。
汽車行業
一家德國汽車制造商將計量套件用于質量控制，在生產線上每隔三個底盤，分析一次焊接螺柱位置，并將這些結論用于焊接機器人的編程。
研發
作為自動駕駛測試和研發的一個環節，大型汽車制造商會(huì )借助計量套件精準測定車身傳感器的位置，并將其準確置于汽車坐標系中。
航空航天
英國、德國、日本的天文、國防、空間組織將計量套件用于高精度應用。他們對不同角度的大型衛星天線的主副面板系統進行了變形分析。
讓計量套件物盡其用

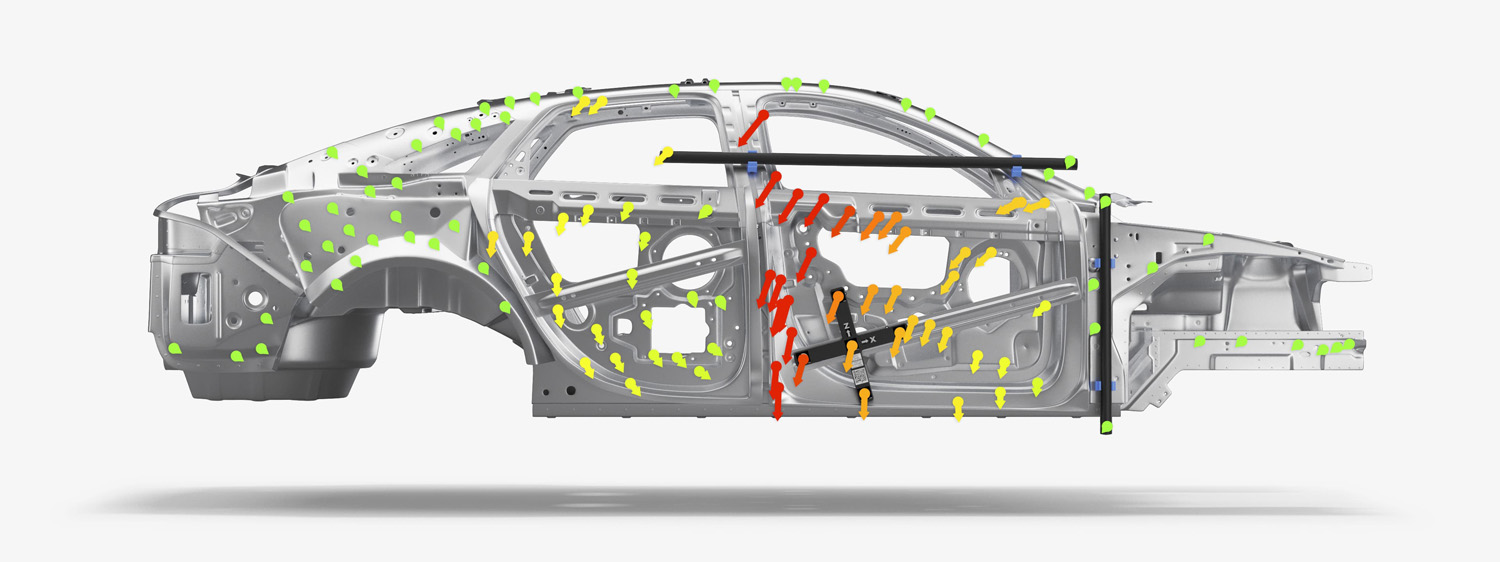

物體準備
將標靶、十字參照線、比例尺放置于物體周?chē)谋砻?，確保在采集過程中，它們的相對位置不會(huì )發生變化。

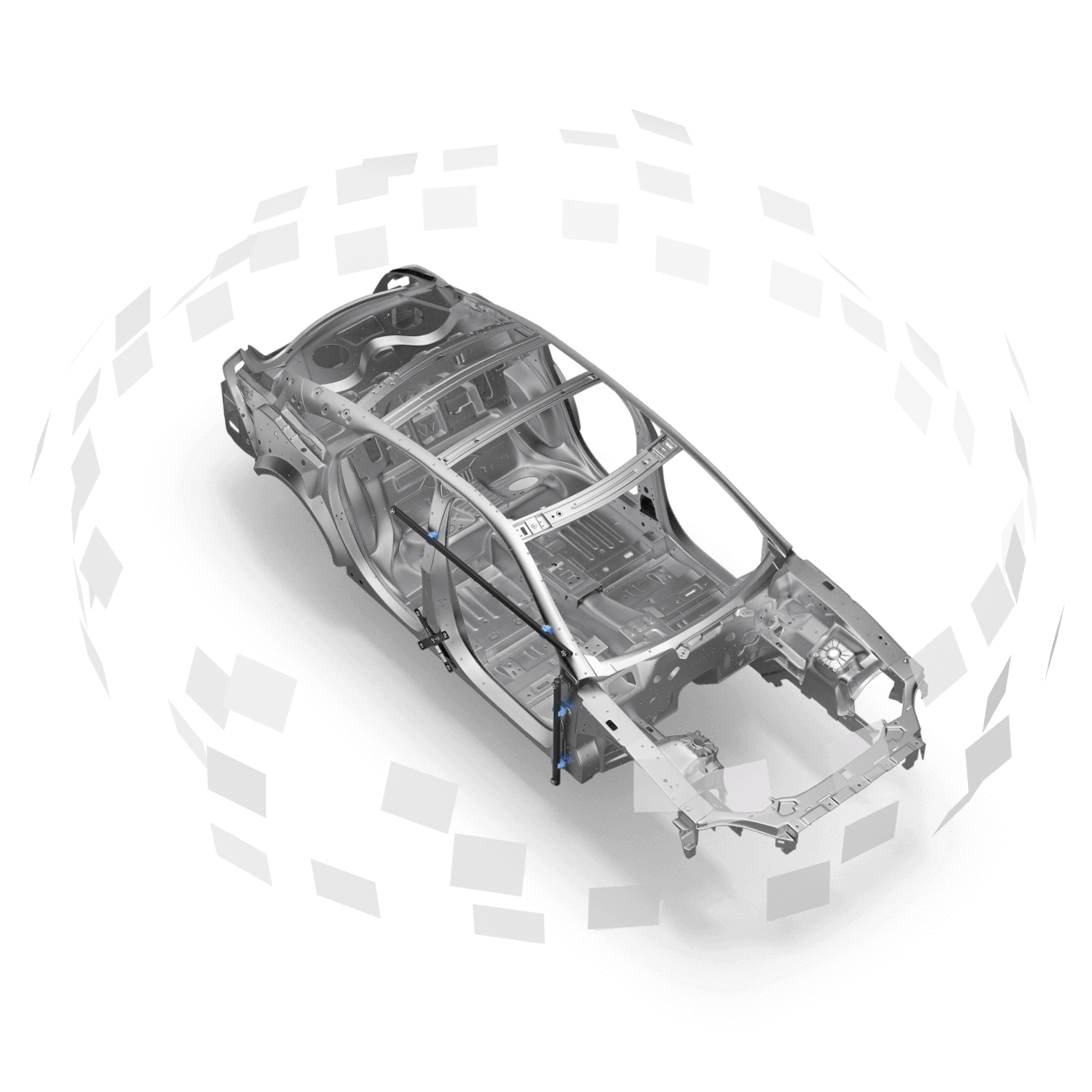

采集
系統性地采集大量圖片，圍繞掃描對象，形成穹頂式全方位機位。確保每個標靶至少采集六次，并從四個垂直角度采集十字參照線。
處理
將圖片導入Artec Studio，安裝計量套件插件，也可將圖片導入其它攝影測量軟件，創(chuàng )建標記點點云。

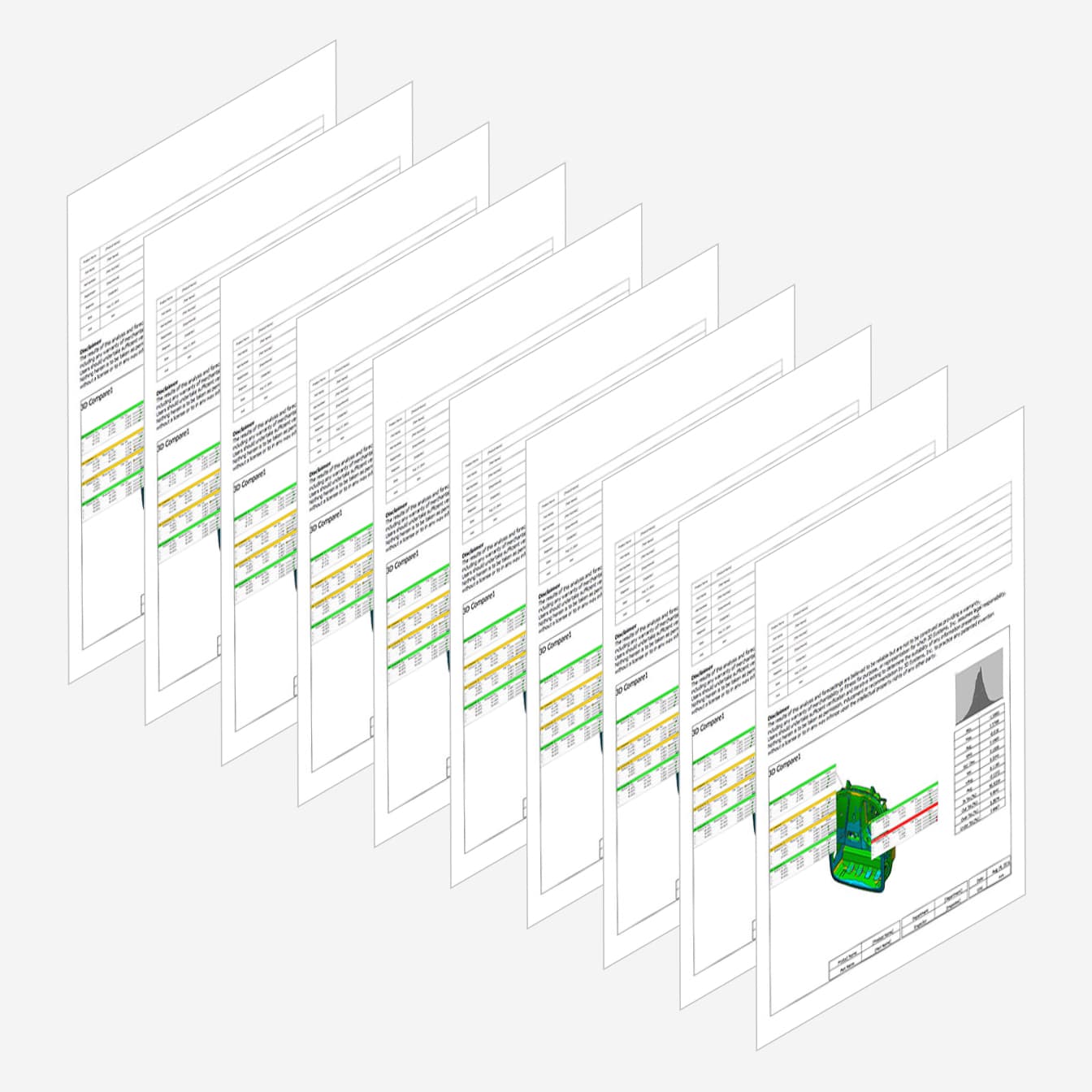

報告
將生成的點云用于變形分析、平坦度檢驗、一般尺寸測量或其他特定的工程需要。
