挑戰: 維修貨車大梁需要定制孔位匹配的加固鋼板，無CAD圖紙只能靠輔助工具測量貨車大梁的鉚釘孔位置，然后在定制鋼板上用吸鐵搖臂鉆床完成上百個孔位的鉆孔。操作困難、耗時長且不能保證精度

解決方案: Artec Leo, Artec Studio, Geomagic Design X

效果: 有了Artec Leo，只需半小時就可以對貨車大梁完整掃描，獲得所有孔位的精確數據，無需啞光噴霧或標記點。再通過Artec Studio 17以及Geomagic Design X逆向制作出參數化二維圖，導入激光切割機完成鋼板的定制需求。

為什么選擇Artec 3D?

作為100%無線且無需使用筆記本電腦的3D掃描儀，Leo可以在環境復雜的維修工廠進行掃描。對初學者來說操作簡單，觸摸屏可以隨時查看掃描情況，大大提高現場采集效率。關鍵數據采集效率提升數十倍。

繁忙的貨車長龍（來自網絡(luò )）

自20世紀初汽車批量生產以來，汽車已成為人們生活中重要的交通工具之一，其中貨車是現代運輸和社會(huì )發展不可或缺的一部分。

據統計，截至2022年11月中國有約750萬輛營運貨車，超過2000萬名貨車司機，為全社會(huì )提供約四分之三的貨運量和三分之一的周轉量。

但是隨之而來的公路交通事故及其所造成的人員傷亡和經濟損失，經常給人們帶來恐懼。尤其是貨車事故，由于承載大量貨物和視野盲區，一旦發生意外往往造成嚴重的后果。那么預防車輛風險，做好安全防護是避免悲劇的方法。

對貨車結構充分了解的人都清楚，貨車大梁是安全的重中之重，大梁就是我們俗稱的車架，由懸掛裝置的前后橋支撐在車輪上，它的作用是構成整個汽車的支撐結構，幾乎承載了貨車及其載重物的所有重量。比如汽車的發動機、懸掛系統、車身這三大部件都是靠它組成為一個整體，為汽車本身和駕乘人員提供安全保障。

大梁主要由縱梁和橫梁組成，具體分為邊梁式和縱梁式兩種。貨車大梁的材質基本上都是高強度的鋼板，主要以鉚接的方式連接從而組成鋼性結構，這樣才有足夠的強度去承受車輛的負荷以及車輪傳來的沖擊。

一般情況下，大梁是不會(huì )變形的，若發生事故、側翻會(huì )導致其變形，或長期使用、載重不平衡等也可能會(huì )導致其損壞，這就需要到專業維修機構矯正、加固甚至更換。

貨車大梁（來自網絡(luò )）

余姚九久汽車維修有限公司是一家專業從事機動車維修、配件、車廂制造業務的公司。迄今為止已經維修了超過2100輛貨車，其專業度和維修效果備受客戶好評。

因為車架的縱梁和橫梁基本是通過鉚焊接的方式連接在一起，在九久汽車的修理車間，維修師傅會(huì )通過液壓機矯正變形的大梁。由于原貨車大梁往往存在斷裂和金屬疲勞等因素，在矯正完畢后工人師傅會(huì )在內外側加裝高強度鋼板來加固大梁來提高安全性。

大梁維修過程需要切割、焊接和以鉚接的方式來放置定制部件，而無論是卡車司機還是九久汽車都沒有這些大梁的原始CAD數據。以往的傳統測量方法是用輔助工具測出原貨車大梁的鉚釘孔位置，然后在定制鋼板上用傳統的吸鐵鉆搖臂鉆床完成上百個孔位的鉆孔。

由于大梁很長且重，孔位數量多，尺寸不一，加固鋼板的尺寸往往達到幾米至十幾米，整個過程操作困難、耗時長且不能保證精度。如果在安裝時遇到孔位不準還需要調整，維修工期難以預測。

使用Artec Leo掃描貨車大梁（寧波福萊德科技提供）

一次偶然的機會(huì )，公司管理層了解到Artec 3D的三維掃描技術。決定嘗試新的方案來獲取維修所需的數據，期待能優化大梁的修理流程。九久汽車聯系到了位于中國寧波市的Artec 3D金牌認證經銷商福萊德三維科技。

鑒于維修現場的實際條件和數據要求，福萊德科技的工程師首先推薦了Artec Leo作為首選解決方案。在維修工廠現場，工程師手持Leo，無需任何準備工作、也無需連接電腦的情況下花費了半個小時就完成了大梁的數據采集。

在掃描過程中工程師通過Artec Leo自帶的觸控屏可以實時查看采集的數據，隨時調整，大大提高工作效率。

完成采集后，工程師把Leo捕獲的原始數據導入Artec Studio 17中處理，生成完整的掃描數據并獲得所有孔位的準確信息。

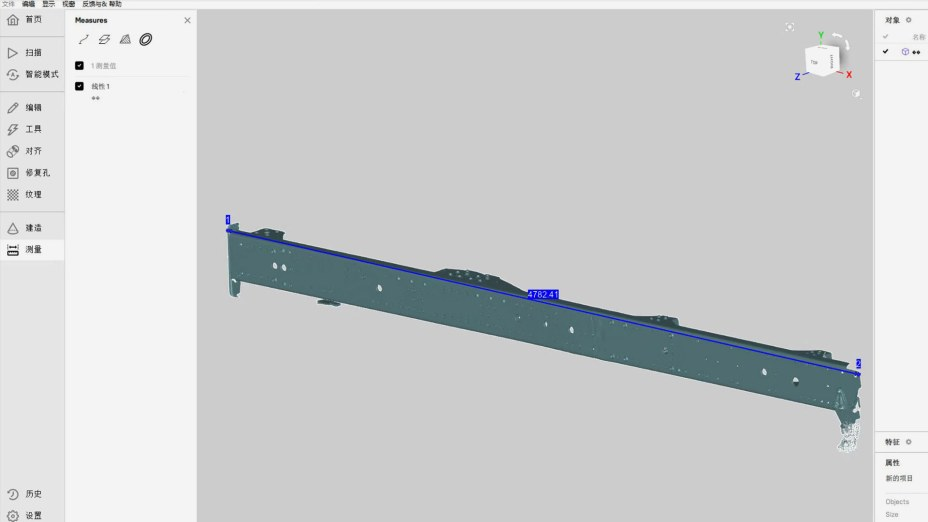

在Artec Studio中處理Leo采集的貨車大梁數據（一）

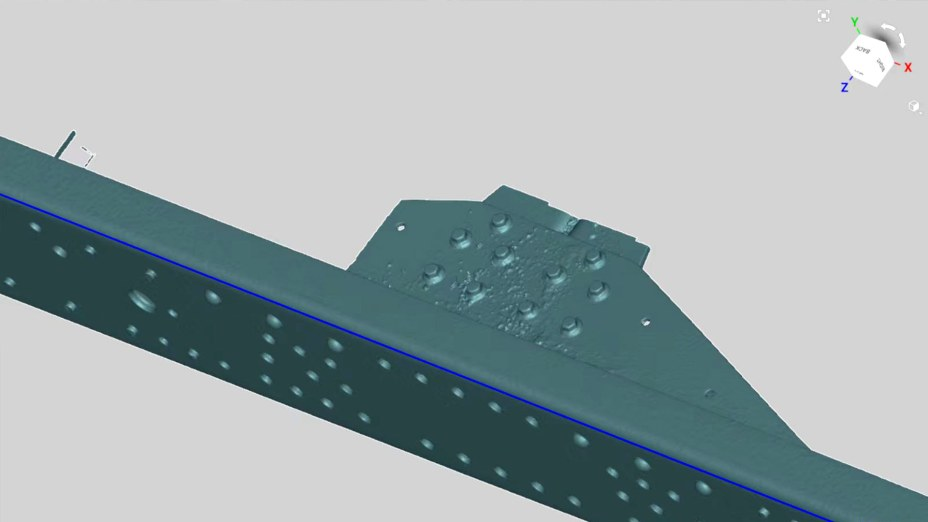

在Artec Studio中處理Leo采集的貨車大梁數據（二）

在Artec Studio中處理Leo采集的貨車大梁數據（三）

在Artec Studio中處理完畢后，工程師把大梁的數模導入到Geomagic Design X中進一步逆向建模以得到參數化模型，并在該模型基礎上生成參數化二維圖。

在Geomagic Design X中逆向建模貨車大梁，生成參數化模型

工藝的最后一步是將獲得的參數化二維圖文件導入激光切割機，自動完成對鋼板的所有定制化切孔。

九久汽車在體驗了全部流程后感到十分滿意，新的工藝流程不但減少了人工操作還提高了孔位精度，在鉚接的過程中所有孔位都匹配良好，減少了維修時間和可能的返工成本，為擴大業務提供了前提條件。

安裝完畢的加固鋼板（外側），圖片由九久汽車提供

安裝完畢的加固鋼板（內側），圖片由九久汽車提供

九久汽車創(chuàng )始人吳富強說：“使用Artec Leo的三維掃描技術后，我們的維修效率有了大幅提高，我們正在更多的應用場景中嘗試新技術來幫助其他相關業務。”，Artec 3D在制造業尤其是逆向工程領域以其完整、易用、高質量的解決方案助力用戶達到期望的目標。
