挑戰:為了將產品實現3D數字化，世界著名的運動鞋制造商正在尋求獲得高質量3D數據的解決方案。

解決方案: Artec Space Spider, Artec Studio, Geomagic Control X

成果:通過3D掃描和攝影測量相結合，創(chuàng )建出逼真的運動鞋3D模型，可用于質量檢測，以及視頻和動畫的營銷素材。

為什么選擇Artec: Artec 3D掃描儀在不遺漏任何細節的情況下，能以高的分辨率將任何對象數字化，而且還能為CGI提供攝影測量升級。

健全的精神寓于強健的體魄

秉持智慧和深思的宗旨，一個品牌的名字也應體現它的理念。亞瑟士是世界領先的運動設備制造商之一，沿襲了這一思想：它的名字出自古羅馬諷刺詩人Juvenal的拉丁格言"Anima Sana In Corpore Sano"首字母縮寫。意思是“健全的精神寓于強健的體魄”。在這一創(chuàng )始理念的驅動下，亞瑟士公司將個性化設計的概念深植于愿景核心。體育產品和服務的個性化，旨在滿足每一運位動員的需求，同時提供體貼入微的關懷，使他們的能力得到充分發揮。

逼真的紋理和鮮艷的色彩

“我們一直不斷地更新技術，并相信正在創(chuàng )造具有世界級功能的產品。世界各地的頂級運動員使用我們的產品就是證明，”該公司的代表介紹說：“我們還將根據研究的數據，為服務領域提供價值?！?

亞瑟士的數字及技術團隊利用Artec Space Spider捕獲3D數據

在尋求先進的技術創(chuàng )建栩栩如生的產品3D副本的過程中，亞瑟士的跑鞋數字技術團隊意識到，掃描產品的精細紋理對他們來說是重要的。在對3D掃描設備進行了一系列實驗之后，數字技術團隊發現他們的挑戰不僅僅是在于掃描捕獲跑鞋的內外，還在于保留標志性的鮮艷色彩和獨特紋理。團隊咨詢的一家研究機構建議聯系Artec日本大使DataDesign。

挑戰不僅僅是在于掃描捕獲跑鞋的內外，還在于保留標志性的鮮艷色彩和獨特紋理。

雖然3D掃描一直以來是首選的解決方案，但之前使用的3D掃描設備差強人意，特別是紋理細節不足。作為日本的3D服務咨詢和研發機構，DataDesign提供了全面的演示，展示的Artec Space Spider作為解決方案，滿足了項目所有的需求。

至此，Artec被選中，開啟了項目進程。

突破的新方案

Space Spider是一款基于藍光技術的精密工具，能夠捕獲較小的對象，以高分辨率和絢麗的色彩而聞名。使用這款設備掃描，不會(huì )遺漏任何一個細節，它能真正捕捉到每一個角落；將擁有驚人捕獲范圍的手持式解決方案與攝影測量相結合，讓一切都改變了。

他們的工作流程是：在一雙制造好并準備銷售的運動鞋上，團隊使用Space Spider對其樣品進行3D掃描。幾乎不需要任何前期工作——把鞋子放在墊子上，從三個不同的角度進行掃描，然后轉動和翻轉以進行完整捕獲。在根據掃描數據構建3D模型的同時，用單反相機拍攝大量照片。照片被直接導入Artec Studio，3D模型被映射到圖片上進行照片紋理處理。團隊在A(yíng)rtec Studio中使用手動模式來實現操控性和靈活度。

從三個不同的角度對鞋子進行掃描

根據不同的用途，處理掃描數據的過程也略有不同。如果團隊打算將創(chuàng )建的模型作為營銷素材，在A(yíng)rtec Studio中處理和執行攝影測量后，即可呈現令人驚艷的紋理細節，立即就能使用。但是，假設模型需要品質控制，則要在Geomagic Control X中進行一些額外的操作。在這種情況下，會(huì )檢查模型的尺寸并在軟件中生成報告，排除誤差。

使用數碼單反相機拍攝

“雖然該系統是用來檢測產品質量的，但傳統手工測量尺寸的方法，有時會(huì )出現操作者之間的誤差問題，”亞瑟士數字技術團隊的Shintaro Nagata介紹說：“Artec和Geomagic的結合能夠快速比較3D掃描數據和CAD數據，并消除人工測量造成的誤差，從而可以實現精確和直觀清晰的檢測，也有助于質量改進。還可以實現自動化檢查的流程，相信這將使我們提高工作效率并獲得更有價值的信息?！?

在A(yíng)rtec Studio中執行攝影測量

3D的潛能

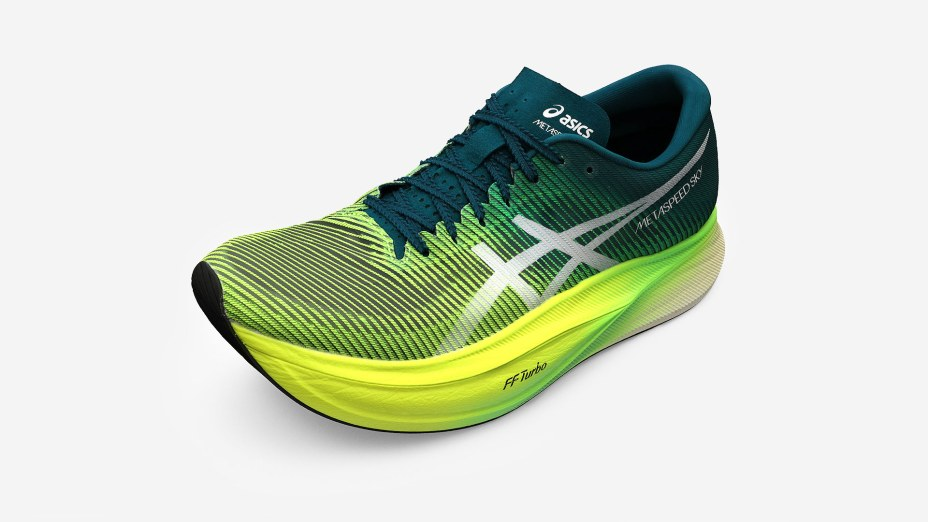

Shintaro Nagata表示最終結果如此“驚艷”。團隊說，他們非常享受這個過程的最終階段，最終模型的創(chuàng )建速度以及它栩栩如生和足以亂真的細節，讓他們志得意滿。高質量紋理是亞瑟士用科學方法締造真正可靠產品的一切前提。為速度和進步而生，亞瑟士渴望永遠領先一步，因此，力求不斷進取的精神深植在團隊的DNA中，這延伸到他們工作的方方面面——從質量檢查到零售銷售。

高質量紋理是亞瑟士用科學方法締造真正可靠產品的一切前提。

Shintaro Nagata說：“除了節省時間和精力外，Artec Space Spider還為我們提供了高質量數據的寶貴模型。值得一提的是，能夠創(chuàng )建高質量3D數據，可以直接用于市場營銷和銷售活動，能更詳細地向客戶傳達我們產品的吸引力?！?

亞瑟士的專家們正雄心勃勃地推動在未來將亞瑟士運動鞋3D數字化：他們計劃繼續利用Artec的技術開展質量檢測和市場營銷，以及可能對新材料進行逆向工程。團隊目前正在測試新版本的Artec Studio測試版，研究新的攝影測量性能。

令團隊興奮的是，所創(chuàng )建的3D模型與亞瑟士創(chuàng )新并且提高運動表現的產品原型同樣好。
