挑戰: 為一只名叫Mimi的小狗緊急更換呼吸管。

解決方案: Artec Space Spider, Artec Studio, Rhino 3D設計軟件, Mesh2Surface

成果: 成功完成老舊破損呼吸管的3D掃描，3D打印新的呼吸管，Mimi又能呼吸了！

工程公司難得有機會(huì )去幫助一只寵物，這次特殊的項目剛好發生在他們之間，一只名叫Mimi的小狗在新科技的幫助下，成功挽救了生命。

海灘邊的Mimi

Adaptive Engineering Solutions Ltd. (AES)是英國紐波特的一家工程公司，自2015年，拜訪過Artec 3D金牌授權經銷商 Patrick Thorn & Co. 并觀看演示后，便一直采用Artec Eva和Artec Space Spider 手持式3D掃描儀。

“最后選擇我們，是因為我們可以不在掃描物體上做標記，就能完成掃描，標靶實在太麻煩了！我們已經在很多任務上使用過這些掃描儀，比如風力渦輪機葉片檢查、經典老車和”船殼逆向工程等大規模項目，還有微型鑄件和注塑部件質檢， 總經理Gordon Mucklow說道。

雖然接手了大量掃描項目，但很快，他們將迎來一個非常與眾不同的項目。第一次得知Mimi，是因為她的主人Ben打來電話，急需援助。原來，Mimi生來就伴有心臟雜音和深覆牙合，5個月時又被另一只狗襲擊，生存艱難。她的氣管被刺破，發生了感染，進行了兩次喉部手術。當時，她被宣判只有10%的存活可能。

獸醫反應迅速，盡全力拯救生命。采取一切措施力爭讓Mimi活下來，過上舒適的生活：Mimi脖子上有個6厘米長的孔，插了管子，輔助呼吸。這根管子每天要清理3-4次，每次清理都有感染和因堵塞而窒息的風險。

有一天，管子破裂了。Mimi的管子暫時用膠水粘了一下，但時間寶貴，只有找到能快速解決問題的辦法，她的生命才有可能被挽救。Ben需要立刻找到能用的替代管，還要些備用管，以備不時之需。

Ben走投無路，致電當地設計公司，但無奈，他們只有3D打印機，沒有掃描儀，所以只好回絕。AES“是一家狗狗友好的公司，能想出辦法來，他們也意識到必須伸出援手。 我們關心K9狗狗，所以這個項目牽動著我們的心。我們決定出手相助，調整手頭工作，為”他們提供打印相關的幫助，Gordon說道。

Patrcik Thorn已經和Gordon合作多年，他曾協助AES為幾個項目找到了3D掃描解“決方案。Gordon‘’” 現在還會(huì )時不時打我電話，聊聊 這個怎么處理 ，Patrick“說道。 于是他們完成了各種各樣的項目。通過這些項目積累的經驗，他們才能邁出這關鍵的一步：在走投無路的情況下試著為Mimi找到解決方案。”

盡管他們有信心找到方法，但眼前并非毫無障礙。 我們需要掃描的是一個透明的醫用級”塑料管，而且已經發生了脆化，幾次漏氣后，也被修補了幾次，Gordon“解釋道。 作為工程師，我們需要保留原始部件的設計理念，比如穿過塑料片的內置氣管（以確保通過的‘’氣流量相當），同時保證新部件的外形 和原件盡可能接近，因為這種外形讓Mimi感到”舒適，過去就遇到過一些她不肯用的管子。”

確保新舊氣管外形一致是本項目的關鍵。

團隊找到了辦法，他們用可溶性粉筆灰噴涂在透明表面上，以便掃描。通過Artec Studio 14和Artec Space Spider，最初掃描的部件表面不到30分鐘就完成了。兩份掃描是在旋轉臺上，從兩個不同角度完成的，通過AS14“的工具，完成配準和對齊。 快”速融合的準確度就足以捕獲幾何，Gordon“回憶道，Ben”全程都很緊張地看著！”

Artec Space Spider是基于結構光技術的高分辨率3D掃描儀，適用于小型物體和大型物體精密細節的捕獲。捕獲薄邊和細紋等復雜幾何的能力，加上準確度高，使其成為工業掃描界的領軍產品，能捕獲鑄件、硬幣、鑰匙和呼吸管等各種物品。

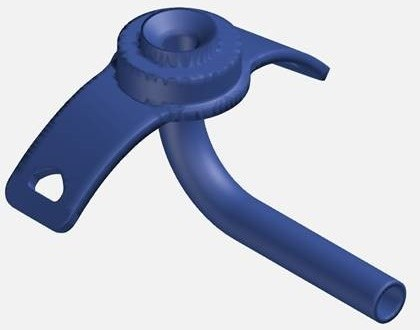

通過Rhino軟件和Mesh2Surface可以進行完善修改，Gordon及其團隊還能創(chuàng )建原生CAD表面，用以重建該部分，修改異常之處（原件上的破損之處），保證模型可以進行3D打印。

掃描成功！

“接到電話后不到24小時，我們就把文件發給了Ben之前聯系過的3D打印服務供應商他們立刻開始打印，Gordon“說道。 我們對最終結果非常滿意。如果沒有掃描技術，我們就要通過手工方式，耗費大量時間精力，來制作幾何，因為這個物品對Mimi而言獨一無二，我們必須盡可能保留原件的弧度和尺寸。這對Artec Space Spider而言是個”再合適不過的項目了。”

Mimi呼吸管安裝完畢

Mimi呼吸管安裝完畢“能找到一家愿意費心幫助客戶的公司，”讓人精神振奮，Ben說道，他現在正在撰寫有關Mimi“歷險的勵志故事。Mimi和我十分感激他們的幫助，我會(huì )毫不猶豫地推薦他”們。”

Mimi呼吸管安裝完畢“能找到一家愿意費心幫助客戶的公司，”讓人精神振奮，Ben說道，他現在正在撰寫有關Mimi“歷險的勵志故事。Mimi和我十分感激他們的幫助，我會(huì )毫不猶豫地推薦他”們。AES——“很高興能參與這項有溫度的項目 工程公司很少能有這樣的機會(huì )。 能參加Mimi”項目，感覺很棒，也體現出我們在勝任大型長期工程項目之外的能力，Gordon說道，“比如這次幫助Mimi”呼吸，項目雖小，但時間緊急，危及生命！”
