挑戰：為醫院供應時下緊俏的醫療物資，以應對隔離病房中新冠肺炎患者和醫生的需求。

解決方案：Artec Eva, Artec Space Spider, Artec Studio 15

效果：Artec 3D掃描儀與軟件制作高精度3D模型，作為定制口罩、凝膠枕、便攜式空氣凈化系統的首要環節。

近幾個月，全球新冠肺炎疫情對醫療系統和醫院造成巨大壓力，負荷能力接近極限。筋疲力盡的醫護人員盡其所能利用不斷緊缺的醫療物資。

同時，業內龍頭企業很難迅速響應，通常要花幾周時間才能決定有效策略，找到其他供應商，改造設備來生產口罩、呼吸器和空氣凈化系統。

但大家都沒有選擇坐以待斃。全球數千名3D打印愛好者響應號召，自愿在當地社區等地，協助醫護人員和其他一線醫療工作者。

位于俄羅斯的Makers Group就是其中一個例子，5月中旬，俄羅斯感染人數高達全球第二。該集團開始為全國提供幫助，為患者和醫護人員設計、提供解決方案。

3D打印的定制管口，方便將空氣濾網安裝在設計特別的浮潛面罩上，以加強對醫療人員的保護，避免接觸病毒

他們近期參與了三個有趣的項目，我們來看下：

用于醫護人員的浮潛面罩

對于在危險環境下工作的醫療人員而言，有一款可靠的面罩和其他個人防護設備非常必要。即便如此，幾周后疫情延續數月，很多醫院和診所都面臨口罩和防護面罩短缺難題。

即便不缺，標準醫用口罩也有自身缺陷，有時會(huì )讓污染氣體滲透而不起作用，而且長時間佩戴非常不適。

因此，俄羅斯醫生開始使用商用品牌的浮潛面罩，來代替標準口罩和防護面罩。運動品牌連鎖迪卡儂為俄羅斯醫護人員慷慨捐贈了10000個這樣的面罩。

拆包運動品牌迪卡儂捐贈的浮潛面罩

這款面罩在臉部周?chē)幸蝗o致的密封條，貼合臉部，避免穿戴者臉部與病毒顆粒直接接觸。但問題是，這款現成的解決方案采用的是面罩上加氣管接口，沒有濾網。這意味著經過氣管進入面罩的空氣有可能帶有病毒。

為解決這一缺陷，Makers Group定制了一款3D打印管口，安在氣管接口上，為面罩上的專業空氣濾網留出了空間。

貼合：3D打印的黑色管口安全連接面罩和空氣濾網

后來，他們發現身材高大的醫生只用一個濾網會(huì )呼吸困難，于是，又研發了兩張濾網的雙管方案。

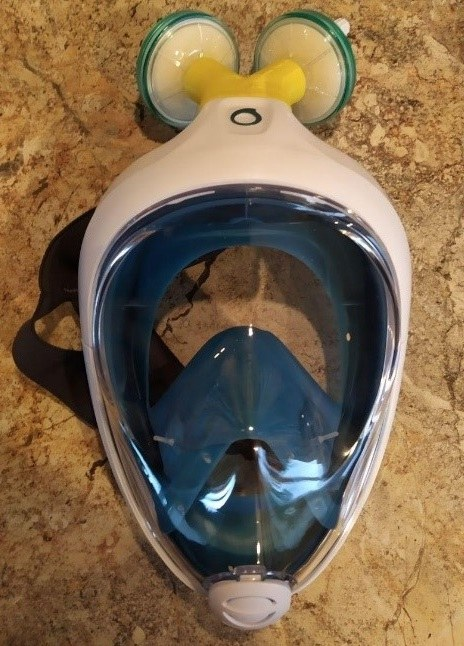

配有雙過濾系統的定制浮潛面罩

現在，進入面罩的空氣都經過過濾，可安全吸入。這些單層和雙層接口已經3D打印了幾千個，目前在全國需求量很高。

新鮮出爐：一組3D打印的雙濾網接口即將安裝到面罩上

但面罩還有個問題沒解決。因為最初的設計是用于水下，因此面罩下方有一個出水閥門。這主要是為了在潛水過程中，讓誤入面罩的水流出。

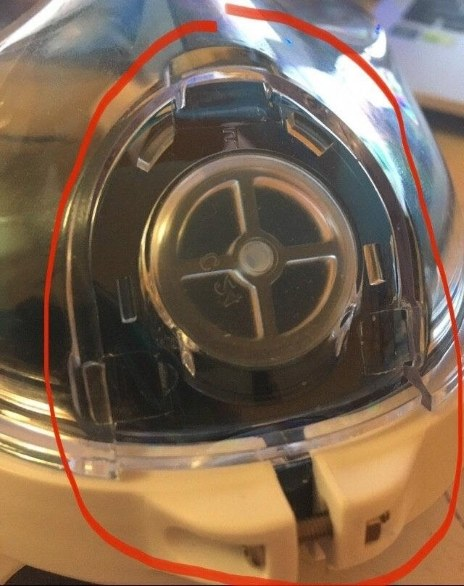

浮潛面罩，出水口標紅

但在醫院，特別在病毒威脅下，這閥門可能會(huì )讓污染的空氣進入面罩。Makers Group集思廣益，嘗試多種方式解決了這一問題。他們很快發現，由于面罩設計復雜，只有3D掃描可以制作出基底材料，方便他們進行后期改造。

Artec 3D的Denis Baev愿意提供幫助。由于面罩需求很大，所以最多只有5分鐘的掃描時間。之后，醫生就要把口罩收回，繼續回到繁忙的崗位上。

Artec 3D的Denis Baev需要掃描的面罩出水閥。

Artec Space Spider是一款專業手持式3D掃描儀，用于捕獲帶有復雜幾何和大量細節的物體。Denis使用這款掃描儀掃描了整個面罩，不到一分鐘，就完成了高分辨率3D掃描。由于面罩采用的是半透明塑料，所以他在掃描前使用了Krylon噴霧。

Space Spider手持式3D掃描儀

盡管用了噴霧，但面罩表面還是有一定掃描難度，所以Denis提高了Space Spider的敏感度，通常是不需要這么操作的。敏感度提高后，掃描儀很快捕獲了面罩。

隨后，在Artec Studio 15中三分鐘處理了掃描，并以STL文件導出至Geomagic Design X。Design X的自動網格至CAD功能很快將STL文件轉成了可操作的CAD模型。

Space Spider掃描了帶出水閥的面罩下半部分（左）和CAD模型（右）

Makers Group的其他項目人員使用CAD模型制作了一個貼合的蓋子，可覆蓋單向排氣閥門，解決了問題。

現在，只要面罩內部氣壓變大，單向閥門就會(huì )排出空氣，使密封條緊貼臉部，避免任何污染氣體進入。

準備就緒：3D打印的單向閥門蓋與面罩

這款浮潛面罩變身的醫學面罩閥門牢固穩定，俄羅斯醫生現在每天都戴。

新冠肺炎患者用的凝膠枕

醫生很快發現，讓新冠肺炎患者俯臥（也稱“俯臥”療法）可便于他們呼吸，也方便醫生給他們使用醫用呼吸機。但是，面朝下俯臥只要短短4-5個小時，患者就會(huì )肌肉酸痛。

很巧，市面上有特制凝膠枕，可以俯臥時支撐患者臉部。問題是近來這種枕頭很難找到。即便有貨，價格也高得離譜，急需枕頭的醫院根本無法負擔。

Makers Group嘗試了很多方法來制作凝膠枕，包括使用CAD設計和3D打印，但由于枕頭外形自然獨特且貼合身形，材料柔軟支撐性強，團隊很難獲得滿意的效果。

幸運的是，醫院一位患者愿意把他的凝膠枕借給團隊。他無法離開醫院，團隊只有2-3分鐘的時間，之后必須還給患者。但這點時間也足夠了。

為了能快速捕獲半透明的枕頭，Denis先用Cyclododecane噴霧給枕頭涂了一層白色啞光漆，降低掃描難度。Artec Eva 幾秒鐘就掃完了枕頭，以16幀/秒的速度捕獲了所有表面和輪廓。

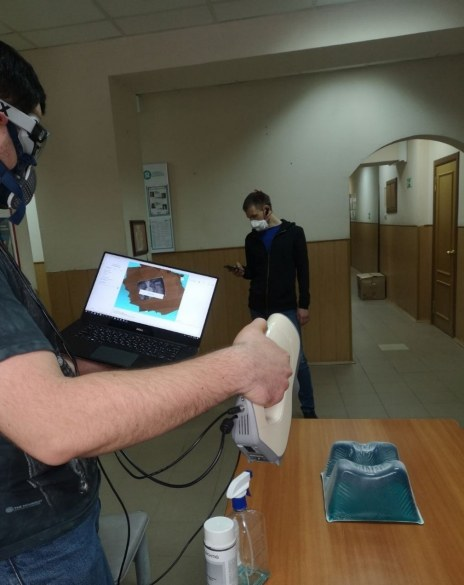

使用Artec Eva手持式3D掃描儀掃描凝膠枕

僅需兩分鐘，Artec Studio軟件就將掃描轉成了STL文件。處理工藝包括全局配準、網格簡化、尖銳融合，以及最后的橡皮擦工具。

STL文件隨后發給醫生，Makers Group和醫生一起決定枕頭的設計。隨后，STL文件轉成CAD模型，并用于枕頭模具的制作。

凝膠枕的STL模型（左）和CAD模型（右）

最終的3D打印模型包含三個獨立部分，為獲得理想效果，團隊投入了大量工作。柔軟填充物醫用級硅膠很難獲得。經過各種搜索，Artec金牌經銷商的Georgy Serezhkin想出了辦法，讓設計師與供應商聯系，找到了合適的材料，這是一款軟凝膠，可維持想要的形狀，同時安全性高，低致敏，適合患者長期使用。

好，一切就緒，第一個測試枕已完成并投入使用。團隊計劃增加產量，為更多客戶提供這一產品，盡可能幫助患者。

凝膠枕的泡沫原型

個人臨時空氣凈化系統

如今，對數千名醫生和醫務工作者而言，擁有一臺有效的便攜式空氣凈化系統非常難得。而且這臺非常高效。哪怕是好的帶濾網面罩，每天戴好幾小時也很難受，尤其當你每天都要跑來跑去，呼吸量變大。

更不用說，那些包括醫用級在內的口罩，會(huì )時不時不起作用。專用空氣凈化器的阻力不斷增加，會(huì )導致口罩邊緣或密封條處漏氣。而且，隨著時間的推移，標準口罩凈化器會(huì )污染堵塞。

便攜式空氣凈化系統清潔空氣中的病毒和細菌，直接把凈化過的空氣輸送給佩戴者。但即便當地可以找到（事實上不能），價格也會(huì )奇高，醫護人員無法負擔，大部分人必須自己承擔口罩和防護用品。

簡單的空氣凈化裝置

Makers Group發現了市場的迫切需求，立馬投身解決。團隊由全國優秀的工程師組成，他們想出一個辦法，就是增加一部分做成個人臨時空凈系統。此法非常有效，還能迅速投入大規模應用。

Makers Group設計的臨時空凈系統

這一系統的主體部分裝在塑料三明治盒里，由吸塵器濾網、紫外線燈、電腦風扇組成，紫外線燈殺滅病毒和細菌，電腦風扇將凈化后的空氣輸送給佩戴者。內置可充電電池，搭配一個充電口。

但是電池盒很大，對在繁忙的醫院工作的醫生而言不便攜帶。因此，Makers Group決定返工，研究如何給電池盒瘦身，同時不影響功能。

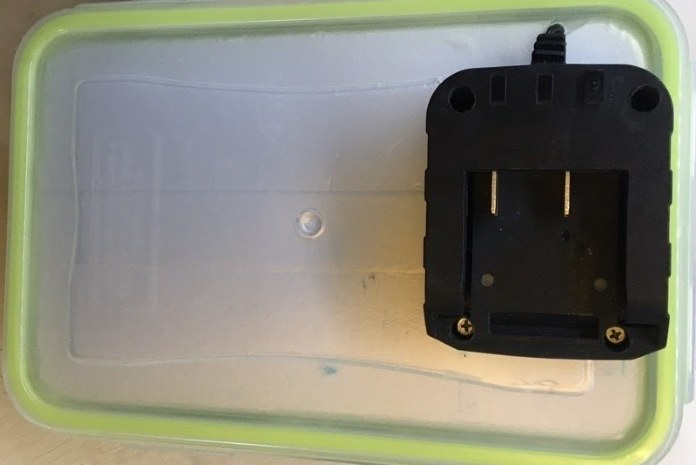

可充電電池盒

他們請Denis使用Space Spider掃描了小型設備，制作出3D模型。盡管從3D掃描的角度來看設備并不復雜，但其實還是一個不小的挑戰。因為設備是黑色塑料，兩邊還有充電卡槽，卡槽內壁會(huì )較難捕獲。

嘗試數次后，掃描儀捕獲了右側內壁，但左側還是沒法掃描。主要是因為離充電插頭太近，阻擋了掃描儀視角。

有辦法解決嗎？Denis利用Artec Studio 15的精準定位和鏡像工具，輕松將右側內壁復制到了左側，最后與周?chē)糠謱R。

幾分鐘后，掃描數據就被加工成了高度準確的3D模型。

隨后，模型發送給Makers Group，繼續對這款高性?xún)r(jià)比的高效空氣凈化設備進行研發和測試。

Artec 3D掃描儀再次證明是一款無價工具，可以快速輕松地解決現實生活中的關鍵問題。無論掃描口罩還是凝膠枕，數字捕獲、檢測、制造第一批呼吸器部件，還是各種其他任務，Artec 3D掃描儀都能滿足您的需求。

您可以捕獲一只蜜蜂（Artec Micro），它的氣門清晰可見，也能在一個慵懶的下午捕獲空客A380（Artec Ray），制成的3D模型可精確測量每個輪子上的胎紋深度。無論掃描哪種物體何種應用場景，我們都能幫您搞定。
