挑戰：多年生黑麥草高通量表型研究員需要一種全新方式，能在項目期間為160株單株植物測量6-8次，同時不損傷植株，幫助育種者和農民找到具備好的性狀的植物。

解決方案：Artec Space Spider, Artec Studio, ImageJ, 3D Slicer

效果：Artec Space Spider短短幾分鐘完成了每株黑麥草麥穗的精準捕獲，為每棵植株制成亞毫米級精度的3D模型，也為研究人員提供了深入視角，完整呈現了黑麥草的整個生長周期。掃描完成后，對麥穗3D模型進行數字骨骼提取，精準體現了麥穗具體結構。

開花的黑麥草麥穗

目前，全世界糧食短缺，且形勢不斷惡化。全球人口還在不斷激增，預計2050年，全球人口將超過97億。多位專家認為，屆時，糧食產量需要提高50-98%，才能維持基本的糧食安全。但是，這一數據并未考慮氣候變化問題帶來的不確定因素，在不斷邁向2050年的同時，氣變問題也在逐漸惡化。

世界各地的農民都面臨著日益嚴峻的挑戰——如何在越來越少的土地上種植更多的農作物，如何在干旱、洪水、瘟疫和植物病害的摧殘下，通過某種方式確保農作物產量穩定。

全世界每天都有成千上萬人吃不飽，要滿足目前的糧食需求，已經是項不小的挑戰。如果要破解這一難題，就需要實現農業上的獨特創(chuàng )新，這也是全球專家的共識。

新技術的歷史淵源

在這樣的大環境下，提高農作物產量的前沿創(chuàng )新方式之一就是高通量表型（HTP）。簡而言之，表型分析就是通過觀察和分析特定植物，確定植物的可觀察性狀，并進行預測。一萬多年來，農民們正是這樣做的。

荷魯斯神殿中的古埃及牧師手握小麥，約公元前2世紀

農民走過田野時，精心挑選性狀理想的植物，收集它們的種子，來年種植。農民直接從田野間的農作物上剝下種子，而那些已經從植物上剝落（或落粒）的種子不予考慮。有蟲害和其他缺點的植物也不被采納。

幾代人反復這樣的過程，才在一定程度上為我們留下了大量營養好、適應性強的作物，幫助養活了世上數十億人。目前，人類大約75%的卡路里來自12種主要農作物，因此，重點研究這些植物，就更有可能滿足人類不斷增長的糧食需求。

將“高通量”與表型技術結合起來，就更有意思了。這項技術主要是指通過各種無損工具和技術，快速提高植物數據收集和分析的準確性。傳統表型分析方法要將植物切碎，再運回實驗室分析。隨后，用直尺和游標卡尺對植物復雜的物理性狀進行深入研究和測量。

解決行業普遍問題，迫在眉睫

手工測量是一種費時費力的做法，使用了數十年，已經成為了行業標準，但是隨著技術的不斷發展，高通量表型迅速興起。美國太空部隊少校Travis Tubbs是一名研究員，他認識到HTP具有巨大潛力，能更快、更準確地無損采集植物數據。他在俄勒岡州立大學研究多年生黑麥草時，很想找到一種方法，可以精確分析數百種植物，而且，所需時間會(huì )比過去少很多。

多年生黑麥草圖示（Lolium perenne）

多年生黑麥草是受歡迎、適應性強的喜涼作物，許多國家用它來飼養牲畜。2019年，僅在俄勒岡州，就收獲了3.6億磅黑麥草種子，銷售價值超過1.86億美元。但是，種子脫落導致提前落粒，則意味著每年黑麥草減產至少20%。

許多植物都有落粒的性狀，如果種子在合適的時期脫落，那么就能散播種子，形成新作物。

俄勒岡州立大學Hyslop作物科學田間研究實驗室的多年生黑麥草

Tubbs說：“為了準確找出哪些黑麥草品系不容易出現提前落粒，我們需要分析數百種植株的小穗，測定種子的穩固程度以及小穗的高度和長度。如果使用原來的手動測量法，手里將有一堆枯死的植株，而且你是永遠不可能在生長周期短暫的時間窗口內精準測量這么多小穗的。”

三維掃描閃亮登場

Tubbs研究了攝影測量學和其他類似的快速數據捕獲法，他差點打算自行設計三維掃描儀，用于田野研究。當時，他正好訪問了埃太科三維網站，發現了Artec Space Spider，這是一款手持式專業三維掃描儀，多年來一直是受研究人員的喜愛。他迅速聯系了當地經銷商，并安排了現場演示。

Artec Space Spider

埃太科金牌經銷商Digital Scan 3D的Richman Siansimbi見了Tubbs，他們一起使用Space Spider掃描了黑麥草部分樣品。那天下午，Tubbs發現Space Spider的亞毫米級掃描能呈現大量細節，用于分析，而且在Siansimbi的幫助下，他們進行了實驗，找到了一種可重復操作的工作流來掃描黑麥草，且過程輕松，這一方法Tubbs一直用到今天。

Tubbs只要走進田間，找到要捕獲的小穗，然后，小心翼翼地將小穗頂部彎到地面，放在掃描背景下。起初，這塊背景是一條紫色的橡膠運動帶，因為它又寬又軟，可以平放在地上，掃描過程中保持不動，每株植株的掃描時間不到一分鐘。

Artec Studio 15中Space Spider掃描黑麥草麥穗的截屏

通過不斷嘗試，并咨詢埃太科網站在線客服，Tubbs發現改用堅硬的黑白木板作背景，再用Artec Studio軟件處理掃描會(huì )更容易。要想更簡單，Tubbs建議用報紙即可，如果遇上大風，可以?xún)蓚葔阂幌隆?/span>

見證科技的卓越精度

為了證實Artec Space Spider的精準度，Tubbs想到了標尺，用尼康D5000數碼單反相機為其拍照。然后，他用ImageJ軟件處理了照片，在20厘米長的標尺上對每一厘米作了標記。隨后在掃描模型上重復該過程。

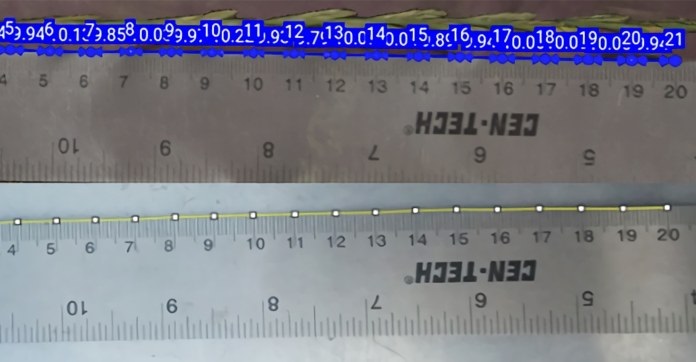

上圖：三維 Artec Space Spider掃描的標尺，每厘米都作了標記。下圖：尼康D5000相機拍攝的平面圖，由ImageJ軟件測量

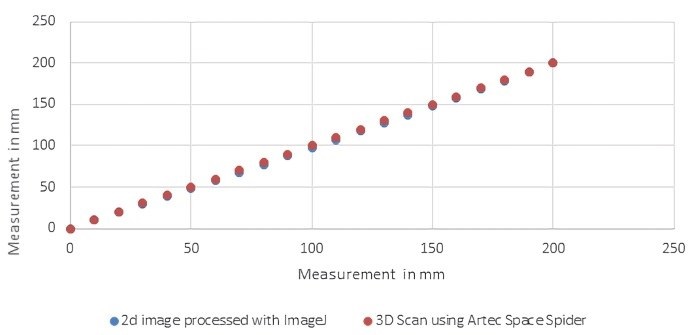

平面圖像測量精度與 Artec Space Spider三維精度對比圖

隨后，Tubbs將測量值繪制成圖，直觀地比較兩種方式的精度。從圖表上看，兩種方法都能準確地測量多年生黑麥草穗，且還原度高。 照片的測量誤差為±1.72毫米。而Space Spider的掃描誤差為±0.09毫米。兩種方法的精度并無統計意義上的差異（P值為0.92），證實了設備精度很高。

夜幕下掃描黑麥草麥穗

兩年項目期內，如果需要掃描，Tubbs會(huì )在日出前驅車前往俄勒岡州立大學的Hyslop作物科學田間研究實驗室。先掃描幾個小時，到傍晚再繼續掃描。 Artec Space Spider的獨特捕獲方法意味著Tubbs甚至可以夜間掃描，哪怕光線很暗也沒關系。畢竟，Tubbs總共種了640株黑麥草。

谷歌地圖標記了美國農業部供應的40種不同黑麥草種子的來源

這些美國農業部收集的植物種子來自全球40個區域，它們分布在愛爾蘭、丹麥、比利時、荷蘭、希臘、阿爾及利亞、新西蘭、美國等地。Tubbs培育了這40顆種子，待成熟后選出了遺傳“家族”中4株具代表性的植株，“復制”出160株，最后又對160株植物克隆了四次，并大面積隨機種植，來剔除環境變量。

Tubbs只掃描了一組復制植株，也就是整個640株植物中的1/4，研究小規模的植株樣品，Tubbs就能在項目期內對每個植株掃描、分析6-8次。Space Spider完成了大約800份高分辨率三維掃描，為Tubbs提供了海量精準數據，揭示了大量有用信息，這些數據可以說明哪些植株不容易出現落?，F象，以及背后的原因。

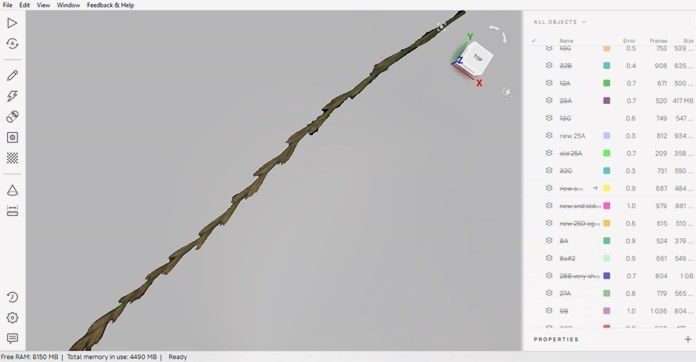

Artec Studio 15中Space Spider掃描的黑麥草X光模式截圖

Tubbs總結了這段時間以來的掃描經驗，他說：“每次掃描前，我都會(huì )標記好麥穗，一周后再捕獲麥穗。重復三、四次后，我就能自信地說出每根麥穗和小穗過去和現在的樣子。從頭到尾，你都能精確測量出每根麥穗各個結構的生長情況。”

Tubbs繼續說道：“傳統的表型分析法無法觀察植物生長周期中的具體時間窗口。你必須先破壞植物才能測量。這樣一來，就沒法看出它的生長情況，也不知道未來幾天或未來幾周植株的模樣。”

Space Spider在高精度高通量表型中的獨特優勢

有了Space Spider掃描，Tubbs可以測量1毫米以?xún)鹊男∷?，精確測量所有不規則表面和幾何形狀，提供每個小穗上種子團塊的結構信息，包括各個角度和落粒區（種子離開植物的區域），這些信息對于分析每個植物的獨特表型來說十分重要。

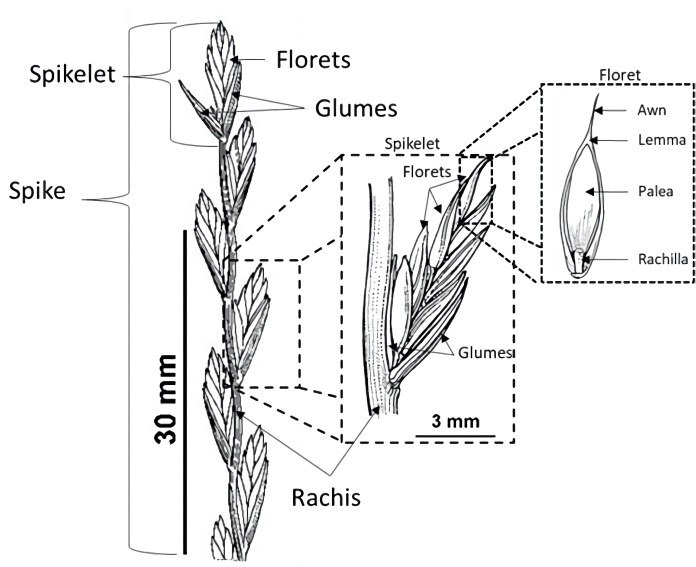

多年生黑麥草小穗

使用Space Spider獲得精準數據后，Tubbs回憶起傳統表型法，他說：“這些研究員只會(huì )從30-40株植物中隨機取樣。然后表示盡管這些隨機樣本量較小，但也可以代表整體。你可以看下使用傳統方法的科研論文，基本上研究人員都是這么操作的。”

追求精益求精的Tubbs將三維掃描導出至3D Slicer中，這是一個用于圖像分析和科學可視化的開源軟件包，可以對黑麥草麥穗高分辨率模型進行骨骼提取。借助 3D Slicer，Tubbs將每個3D小穗“切割”成幾千片獨立的圓形切片。

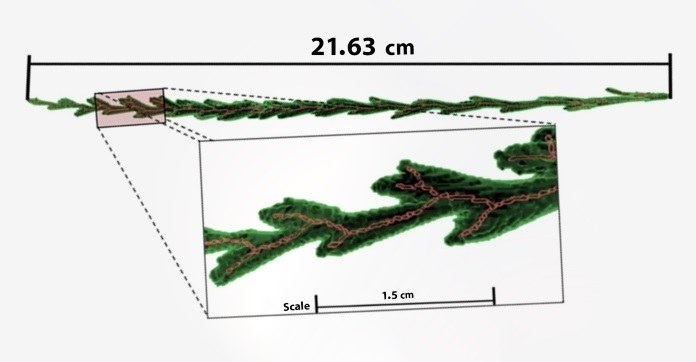

Space Spider掃描并完成骨骼提取的黑麥草麥穗

這項功能通常用于X光、CT和MRI掃描，不過也方便Tubbs進行骨骼提取。將切割后的三維小穗導入ImageJ軟件，Tubbs就能找到每根麥穗幾千塊切片的正中心。

然后，他把每塊切片的正中心連接起來，形成一根完整的麥穗。用Tubbs的話說，“這樣就能把研究聚焦到正中心，關注麥穗結構以及其他復雜特征，供像我這樣的研究人員分析穗長、小穗結構、每棵麥穗的小穗數量、小穗在葉軸上的間距、小穗與葉軸的角度、小穗大小等方方面面。”

優質的谷物蔬果能抗蟲害、抗干旱

一旦確定哪些植株具備理想性狀，就會(huì )繼續進行基因層面的研究，并與其他植株一起繁殖和育種。研究人員可以用短的時間培育出優質黑麥草，以及其他各種各樣的植物，包括水稻、大麥、小麥，以及各種水果和蔬菜。這些植物抗蟲害、抗干旱能力強，幾乎不需要任何農藥。

但是，Tubbs表示，“這也是一場沒有終點的賽跑。因為即使我們培育出更健壯的植物，昆蟲也能快速適應。這場戰爭已經在植物和害蟲之間持續了數百萬年。我們希望找到有利于植株生存和繁衍的性狀，幫它們一把。高通量表型和Artec Space Spider可以幫助我們在這場賽跑中占據領先優勢。”

采用不同數碼采集手段的高通量表型對比

目前，研究人員對此類高效工具的需求越來越大。Tubbs說：“為了找到更高效的高通量表型解決方案，農業部門花了不少錢。各地的研究人員都在積極尋找適用于世界上所有農作物的方法。所有農業部門都在想方設法解決這一問題。”

他補充道：“對我而言，我只關心黑麥草，這是我們這里的主要作物。不過我們這個方法也可以復制到玉米、小麥或其他谷物和植物身上。”

關于掃描儀的操作是否人性化，Tubbs評論道：“我使用的黑麥草等植株捕獲技術學起來很方便。有時參會(huì )期間，我就能教會(huì )別人如何使用Artec Space Spider了。在田野工作時，也用到一些不同的技術，我也很樂(lè )意和其他研究員分享這些技術。”

Tubbs再次肯定了這項技術，他說：“毫無疑問，我利用Artec Space Spider進行的高通量表型符合農業未來的發展趨勢。植物育種者和農民能快速篩選出具備理想性狀的植株，應對當前和未來的需求，也就是說，這些植株能抵抗新出現的疾病，是適應環境變化的品種。選種速度越快，我們就能更好地應對未來需求。”
