概要

在3D建模開始前，首先需要選擇合適的工具，而這又取決于你對3D模型的要求。換句話說，這個模型有何用途。一些常見工具包括三維掃描和攝影測量。本文將為您介紹如何根據不同項目選擇不同工具，以及何時可以合并使用。

三維掃描技術類別

結構光、激光三角測量法、飛行時間

三維掃描的優勢

精度高、準確、簡單易用、適用廣泛、實時反饋、硬件統一

攝影測量的優勢

色彩鮮艷、紋理逼真、性?xún)r(jià)比高

三維掃描儀

我們先來介紹三維掃描的工作原理，并總結市面上主流三維掃描儀類型。這有助于我們之后與攝影測量技術進行對比。

三維掃描是一項將真實物體轉換為數字形態的技術，或者準確來說，將有關形狀和色彩的信息轉換成數字形態。一旦在電腦上完成了物體數字副本，你就擁有了無限可能：模型可用于檢驗、測量、修改，也能用于模擬或壓力測試，方便分享、合作、導入AR/VR環境等等，不勝枚舉。

要點

在工業、醫療、汽車、CGI、航空航天領域，三維掃描技術被越來越多地應用于檢驗、測量和數字化。

你是如何為物體制作精準數字副本的？答案是：三維掃描儀。在過去幾十年間，久經考驗的傳統三維掃描工具不斷升級，全新技術不斷出現，如今的三維掃描工具快速迭代。截至目前，結構光和激光三角測量掃描儀是使用廣泛的三維掃描工具。

結構光與激光三角測量三維掃描儀

這兩類掃描儀的工作原理十分相近：掃描儀將光束投射到物體表面，掃描儀攝像頭記錄從物體反射回來的光束扭曲情況。其中的區別是，結構光掃描儀投射形成網格的白光或藍光，而激光三角測量掃描儀投射的是簡單線條。

掃描過程中，三維掃描儀收集關于物體表面的幾百萬點信息，掃描儀軟件會(huì )分析光線的扭曲程度以及所有點位之間的相互關系，并據此在數字環境下重建物體。

對于結構光和激光三角測量三維掃描儀而言，3D點數據集被稱為點云，它可以被轉換為三維網格模型。取決于網格制作程序，拓撲結構可以由三角形或四邊形組成，但無論如何，這些模型是由數百萬個這樣的面相連而成的。轉換后的模型可以方便對物體進行進一步加工，可用于逆向工程、CAD、AR/VR應用等，從而實現上文提及的目的。

結構光和激光三維掃描技術在掃描幾毫米到幾米的小型物體時非常管用。這樣，掃描物體并處理掃描儀收集的數據就會(huì )變得非?？?， 3D模型也會(huì )十分精準，與原物很相似。

飛行時間三維掃描技術

如果物體尺寸（高度或長度）超過了幾十米，你或許需要選擇一款采用飛行時間技術（TOF）的三維掃描儀，也叫脈沖式激光三維掃描技術。這類掃描儀可以認為是遠距設備，和結構光、激光三角測量掃描儀不同，TOF掃描儀與物體的間距可達幾米甚至幾百上千米。

這項技術的原理是什么？掃描儀發射激光脈沖。當它們從表面反射回來時，會(huì )被掃描儀接收器接收，掃描儀會(huì )計算每個脈沖返回所用的時間（幾分之一秒）。收集并記錄數百萬反彈的脈沖信息，掃描儀就能形成表面圖片。準確度取決于你所使用的設備以及需要數字化的區域。如果你使用的是固定在三腳架上的三維掃描儀，那就有可能收到達到亞毫米級的精度；如果你需要繪制大面積地形圖，且用了飛機或無人機，你的公差可能會(huì )達到幾厘米。

三維掃描儀的利弊

從本文第一部分我們可以得出如下結論，如果你需要為尺寸較小或面積很大的區域完成精準數字副本，結構光、激光三角測量掃描以及TOF三維掃描儀都可以成為你的得力工具。正是由于優質三維掃描儀能夠提供精準的空間數據，才使其成為部分領域不可或缺的工具，畢竟，有些領域中，一個微小的精度誤差，可能會(huì )導致不可逆轉的后果，甚至是一場災難。三維掃描儀也在工業設計和工程領域頗受青睞，行業專家將設備用于一系列場景中，例如開發電子器件，確保管道穩固，對大規模生產的機械部件進行質量控制等等。

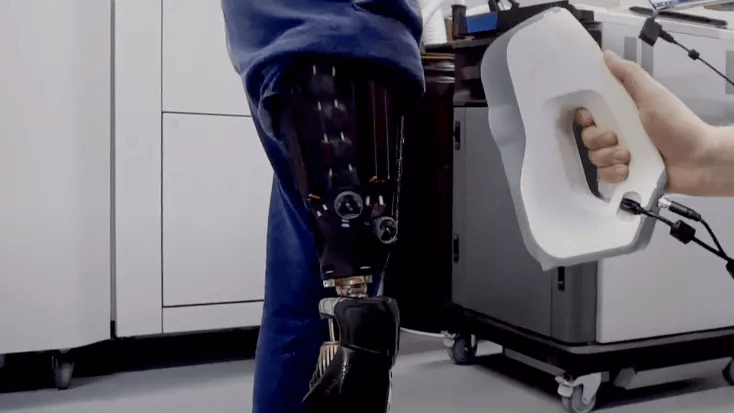

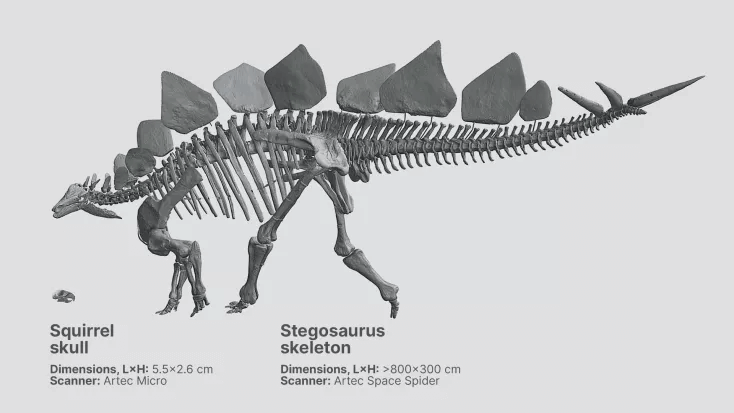

在醫療領域，三維掃描儀還被用于假肢和植入物的設計，在手術前后輔助評估整形手術效果，為患者制作貼合且持久耐用的產品。在藝術、娛樂(lè )、科研和博物館，三維掃描儀可用于制作演員的數字替身，在考古現場和博物館庫房為幾百萬年前的化石制作數字模型，還能推動解剖學、古生物學甚至太空探索等領域的研究。越來越多的法醫人類學家開始借助三維掃描記錄犯罪現場，這種方式又快又準確。

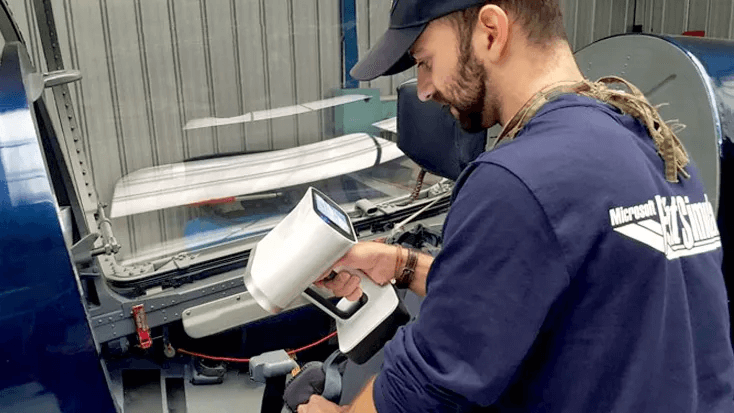

除了這些豐富的應用場景外，三維掃描儀還因操作簡便而脫穎而出。例如，手持式掃描儀質量輕便，方便您繞著物體走動，采集全部表面。這款產品集合了三維掃描儀先進的功能——內置觸摸屏，可實時顯示掃描進度，無需連接筆記本或平板電腦。不用筆記本或平板電腦，意味著你可以繞著物體自由移動，不用擔心電線的牽絆。

屏幕提供的實時反饋對用戶而言也很有價值，他們可以輕松檢查是否完整捕獲了物體表面。稍后，我們還會(huì )分析攝影測量法的利弊，但值得一提的是，帶內置屏幕絕對是三維掃描儀的一大優勢，你可以對采集的數據和遺漏的數據了如指掌。

此外，正如上文所述，三維掃描儀能采集物體形狀，有些設備還能采集顏色，也就是三維掃描中俗稱的“紋理”。盡管準確度是三維掃描不可否認的突出優勢，但在攝影測量技術的協助下，三維掃描數據還能更進一步。

攝影測量

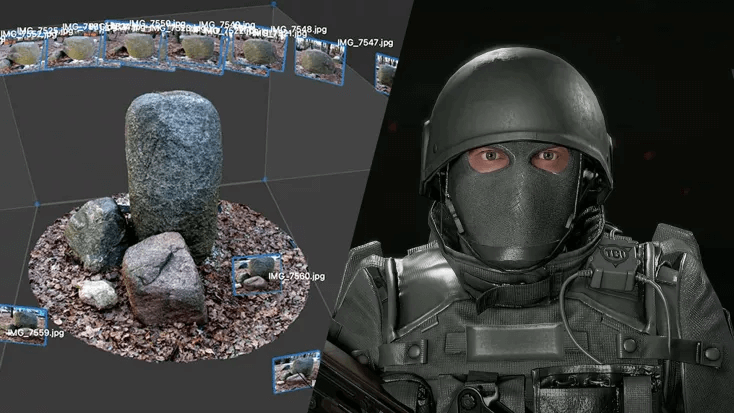

攝影測量是通過將物體多張照片合并，以獲得表面3D圖像的一項技術。和上文介紹的專業三維掃描技術不同，攝影測量技術無需三維掃描儀，只需一臺相機。而且，也不需要一臺非常專業的相機，從智能手機到無人機，任何設備拍攝的相片都能完成。二維相機拍攝的相片由攝影測量軟件處理，這其中要考慮不少因素，主要包括相機焦距、鏡頭失真和分辨率、拍攝物體時相機的位置和角度，以及相機視角是否夠大、相鄰相片之間是否有重疊。

攝影測量軟件

免費軟件的效果沒有保障，且基本沒有技術支持，處理/編輯工具又十分有限，因此我們首先排除這些軟件。那剩下的兩大主流軟件就是Reality Capture和Agisoft。Reality Capture工作流程更靈活、更直觀，修改原始數據時，有不同路徑供選擇。你可以免費下載Reality Capture，讓軟件為你組裝一個3D模型。

隨后，你就能判斷這款軟件能否滿足你的需求，如果可以，那下載3D模型需要付費。此外，Reality Capture的計算速度比其主要競品快了十倍。而Agisoft的一大優勢，就是穩定可靠的技術支持和廣泛的用戶社群，便于尋求建議和幫助。你還能獲得許多培訓材料，訪問精彩的3D模型庫。許多用戶都認為相較于Reality Capture，Agisoft的準確度更有保障。

攝影測量技術的利弊

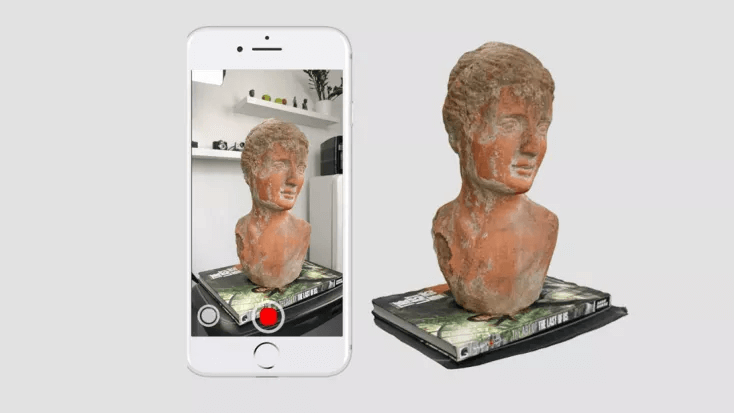

攝影測量法的一大優勢就是所使用的相機性?xún)r(jià)比高?，F在，1600萬像素的智能手機就能拍攝出色彩分辨率滿足攝影測量用途的相片。和三維掃描技術一樣，攝影測量技術無需物理接觸。無論是專業相機還是智能手機，攝影測量硬件設施都是又輕又便攜，也無需任何前期培訓。和三維掃描不同的是，我們也無需根據掃描物體的尺寸來選擇合適的工具（相機）。同一臺相機既能拍攝小型物體，也能拍攝大型物體。

圖片來源：3dscanexpert.com

當然，拍攝的質量越高，基于相片制作的3D模型質量也會(huì )越高。創(chuàng )建無縫3D模型時，一個關鍵因素就是你所拍攝的相片是否覆蓋了物體的完整表面。如果想要更好的效果，手動拍攝幾十、幾百甚至幾千張照片，那就要好好準備一番了。與之相比，三維掃描儀可以實時、自動完成三維數據的捕獲。這里就不得不提到攝影測量的另一個弊端：在多數情況下，我們不建議用于人體3D模型的制作，除非模特可以在幾分鐘或幾小時內保持靜止坐姿。

同樣，攝影測量設備也很難在現場使用，特別是攝影棚的搭建。在偏遠地區（比如田野）掃描，就很難搭建一個寬敞的攝影棚。如果掃描的人體不在同一位置，那把三維掃描儀寄給他們要比安排多個機位容易得多。

拍攝相片時，我們還需要保證物體均勻受光。否則，你可能要在拍攝完后，花上幾天的時間修復、調整相片的亮度。在晴天戶外拍攝時，尤為如此，受光面會(huì )比陰影面明亮很多。

所以，理想的就是選擇一個多云的日子來拍照。如果在處理階段，有些表面效果不太好，你就必須返回拍攝現場，并復制首次拍攝的條件，包括燈光。如果可以直接把新照片添加到原始數據上，就會(huì )很輕松。但你有可能需要把整個物體或場景重新拍攝一遍。

你可以購買一個人工光源，并為相機以及這個光源安裝偏振濾光片，來避免攝影測量的一些局限。這種交叉偏振設置可以減少拍攝時被反光遮擋的部分，讓整個模型細節更豐富。但這一過程的缺點是，必須購買偏振設備，那么整個拍攝成本就增加了。這種方法也不是萬無一失，如果偏振鏡不是同一種材料制成的，可能出現色彩偏移，導致模型外觀失真。

三維掃描提供精準的線性測量，與之不同，攝影測量的比例可能會(huì )失真。這是因為攝影測量技術取決于輸入圖片的品質，而這一品質又受到光源、分辨率、動態模糊的影響。模型是以抽象單位組裝的，也不能用于高精度的場景中，例如逆向工程或質量檢驗。

如何強強聯手？

很多時候，你可能需要一個色彩逼真又精準的3D模型。這時，不妨把三維掃描和相片結合起來。

一個經典案例就是為時任美國總統的奧巴馬制作3D雕像，這也是首座國家元首的3D肖像。當時，該項目同時使用了結構光掃描儀（Artec Eva）以及攝影測量法?；蛟S你已經發現，攝影測量法在制作人體3D模型時，很難使用，我們的模特還是美國總統，時間相當寶貴。當時，他們的解決方法就是在總統周?chē)惭b特別的架子，放上80臺相機，同時拍攝。這樣一來，所有色彩、陰影、色調都能在短的時間內被捕獲，Artec Eva也能確保精準捕獲總統頭部的形狀。

另一個案例是整車數字化。在這個項目中，我們使用了無線Artec Leo掃描儀，用于捕獲汽車幾何（車身及內飾）。對于工業設計師和工程師而言，準確的幾何信息已綽綽有余。但在電游開發中，鮮艷的色彩比汽車空氣動力學的準確性更重要，因此，游戲開發者需要在3D網格模型上疊加彩色相片。如此集成至電游中，汽車就會(huì )非常逼真，用戶體驗顯著提升。

在軟件方面，值得注意的是，Artec Studio結合三維掃描和攝影測量數據的操作更為簡單。除了掃描數據捕獲和處理功能外，軟件還包含相片配準算法，用戶可以將高分辨率相片應用至模型上，在很多情況下，提升色彩清晰度，使掃描更為真實。

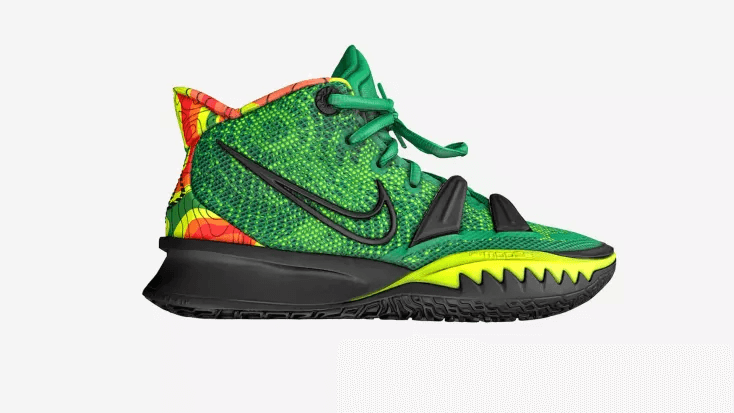

一個相關案例中，Artec Studio使用了三維掃描和攝影測量的結合功能，為一張帶有復雜叢林圖案的椅子制作了數字模型。相片和Artec Leo的掃描數據結合，制作了紋理文件，隨后使用軟件的紋理算法貼至3D網格。除了這張色彩清晰鮮艷的椅子，這項功能還將耐克運動鞋140張高分辨率相片包裹在A(yíng)rtec Space Spider捕獲的三維掃描模型上。

整個流程花了半個多小時，完成了十分逼真的耐克Kyrie 7籃球鞋。這雙運動鞋的模型上能看到耐克360度抓地鞋底清晰可見的紋路。掃描時，運動鞋被倒置以避免折痕。另一個項目中，人們發現，即便是為一個微小的小蟲模型添加精細紋理，算法也一樣精準，小蟲模型栩栩如生。這些案例都表明，Artec軟硬件結合，細節水平更上一層樓。

結論

攝影測量技術依然深受電游開發者歡迎，因為他們非常重視視覺效果。不過，三維掃描也逐漸在這一領域嶄露頭角，它們可以更快捕獲真實世界的物體與人體，且過程更靈活。手持式掃描儀持續在衛生領域大顯身手，精準快速地測量患者四肢，方便定制貼合的矯形裝置。

因此，如果你重視精度，希望快速捕獲高分辨率物體模型，并將模型應用于CAD程序，那或許應當考慮專業三維掃描儀和三維掃描軟件。

假如沒有預算限制，不急于完工，那可以考慮合并使用三維掃描和攝影測量來制作真實物體的數字副本，這無疑是理想之選。如此操作，模型既有高度精準的幾何，又有色彩鮮艷的紋理細節。
