作者M(jìn)atthew McMillion

概要：Artec金牌經銷商演示如何快速輕松實現沃爾沃XC90底部3D掃描，并在CAD軟件中重新設計排氣系統。

目標：使用無線手持式3D掃描儀，10分鐘完成一輛沃爾沃的底盤捕獲，隨后將3D模型導出至Geomagic Design X，不到一小時，重新設計排氣系統。 使用工具：Artec Leo、Geomagic Design X

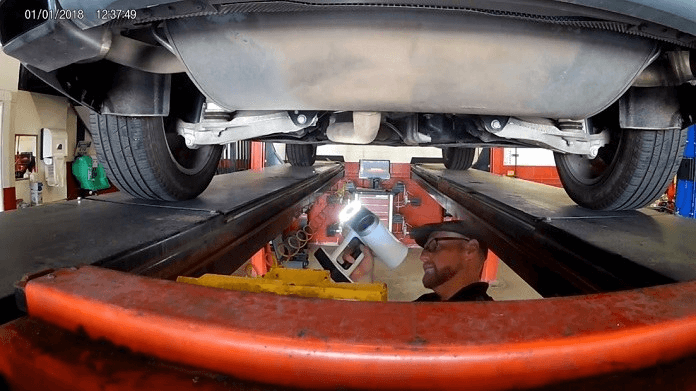

Reality 3D的Stuart Bell使用Artec Leo在十分鐘內完成沃爾沃XC90的底盤掃描

逆向制作汽車部件是一項充滿挑戰的工作，尤其是一些現代高性能車，設計容差要求非常嚴格，新部件必須完美貼合汽車的現有結構和技術要求。

日常工作或許需要汽車部件的精準CAD模型，但找到這樣的模型難度不小，有時甚至是項不可能完成的任務，因為老舊部件早就買不到了。因此，越來越多的設計工程師開始采用逆向工程，作為全新設計的第一步。

多年來，3D掃描被證明是這方面極其高效的一款工具，和其他方式相比，成本低，耗時少，還能帶來高度準確的效果。

Artec Leo完成沃爾沃XC90底盤的最后掃描

Artec金牌經銷商Reality 3D使用Artec Leo專業手持式掃描儀在短短10分鐘內數字捕獲了沃爾沃XC90的整個底盤，以演示如何使用3D掃描和CAD軟件逆向制作車輛排氣系統。

Artec Leo是一款革新式3D掃描儀，全無線設計，配備機載處理系統和電池組，以及各類人性化功能，使其成為新手和掃描專家最青睞的一款工具。

在內置觸屏上，您可以實時查看掃描效果，還能自由旋轉，確保捕獲物體所有部位。得益于Leo的快速捕獲幀率，中型物體也可以在幾分鐘內完成色彩鮮艷的3D掃描。

Artec Studio后期處理軟件中的Artec Leo掃描數據

沃爾沃底盤掃描完成后，15分鐘在A(yíng)rtec Studio中完成數據集的后期處理，過程非常輕松。Artec Studio是世界知名軟件應用，能配合使用Artec全系列3D掃描儀。通過其人性化的多功能界面，您可直接從Studio中導出至SOLIDWORKS、AutoCAD、Design X，輕松移除掃描中的反光，花最少的時間，提升3D掃描品質。

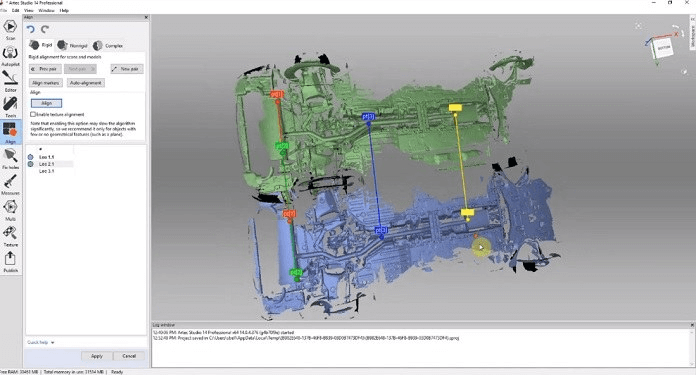

在A(yíng)rtec Studio中對齊掃描數據

全局配準功能可以將所有掃描數據對齊至同一坐標系。同時，橡皮擦功能可以擦除所有多余數據，提升用于CAD的掃描數據品質。隨后，使用尖銳融合根據所有掃描制作獨立網格。

尖銳融合制作獨立網格

隨后進行網格簡化，縮小網格尺寸，減少多邊形數量，方便進行其他模型相關操作。由于這項功能設置允許自定義調節，因此用戶可以避免丟失重要細節。

網格簡化縮小模型尺寸

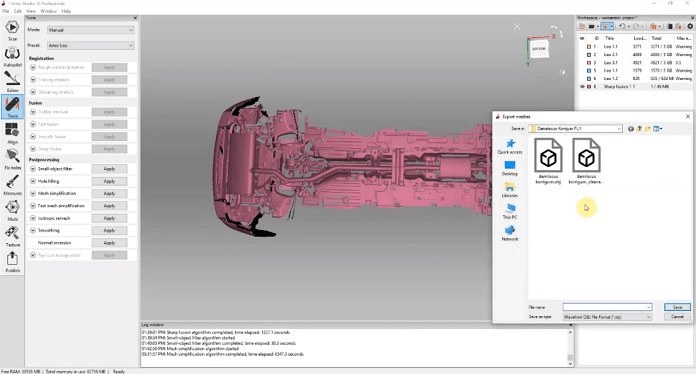

隨后將3D模型以STL格式導出至Geomagic Design X進行CAD處理。

導出至Design X進行CAD處理

在Design X中導入STL文件；使用Design X的Pipe Wizard，可以輕松選中排氣系統用于逆向工程。通過細化系統外形、尺寸等一系列細節，就能一步步設計出全新高性能排氣系統。

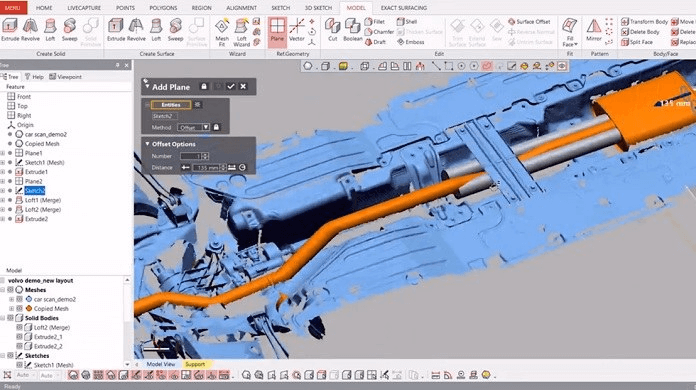

在Design X中，幾分鐘就能完成全新排氣系統的設計

排氣管經過微調，能與汽車底盤其他部件無縫貼合。大約在Design X設計30分鐘后，我們就獲得了最終成品：定制排氣系統的計量級CAD模型，新管道直徑、長度、輪廓都能與汽車其他部件結構完美兼容。

制作與汽車其他結構完美兼容的雙排氣系統

流程小結：Artec Leo掃描10分鐘，Artec Studio后期處理15分鐘，Design X進行CAD處理30分鐘。

不到一小時完成的定制排氣系統
