挑戰：公司九個品牌數千件家具正等待進行數字化改造，設計團隊需要一臺合適的掃描儀完成掃描至CGI的成像工序，要求設備100%便攜，精度達亞毫米級，能在幾分鐘內完整采集整件家具，無需返工。

解決方案：Artec Leo, Artec Studio, SOLIDWORKS, ZBrush, 3D Studio Max

效果：借助Artec Leo，設計團隊可以用一個下午的時間，輕松完成幾十份高分辨率、無瑕疵的三維掃描，能直接交給CGI團隊完成最后處理?，F在，團隊可以?huà)呙杓揖吆笤贑AD軟件中進行逆向工程，直接為同一件作品設計不同外觀和風格，制作可立即投產的家具版本。

三維掃描的Sherrill Furniture定制沙發，置于CGI渲染的公寓場景中。（供圖：Sherrill Furniture）

在高定家具界，客戶都希望能見到訂購產品的實際效果，特別是各種家具擁有不同面料、皮革、表面設計、色彩、硬件、配件等千百種不同組合，能改變沙發和儲物家具的外觀和效果。即便不能親身感受，至少也要有紙質版或電子版產品目錄。

但用攝影測量法這種傳統方式來制作產品目錄，并不簡單。

在CGI渲染的房屋內搭配一款三維掃描的定制家具。（供圖：Sherrill Furniture）

每一件定制家具都要在制作完成后，通過專業攝影，從多個角度采集影響。否則，如果客戶只能“想象”新家具的外觀，很可能會(huì )遭到客戶斷然拒絕。從客戶角度而言，做第一個吃螃蟹的人是有很大風險的。

精益求精

對于北卡羅萊納州?？评锏腟herrill Furniture設計公司而言，做到這點還不夠。自1945年成立后，他們的目標始終是讓客戶滿意，不僅包括推出高品質的材料和工藝，還要在每個環節，符合甚至超越客戶預期。

三維掃描的Sherrill Furniture定制座椅，置于CGI渲染的房屋內。（供圖：Sherrill Furniture）

因此，他們想找一種方式，能在投產制作前，向全球客戶展示他們滿滿期待的家具究竟外觀如何。而且，家具件數數以千計，公司旗下九個品牌還有幾十個定制項目，他們必須找到一款快速靈活的解決方案。

Sherrill Furniture營銷副總裁Dax Allen和他的團隊了解到了三維掃描，可用于專門的掃描至CGI成像流程，便于設計公司制作幾十份全定制的3D模型，作為產品目錄，不斷更新，循環往復。

三維掃描的Sherrill Furniture定制座椅，置于CGI渲染的房屋內。（供圖：Sherrill Furniture）

同時，他們還希望新方法能簡化公司的內容創(chuàng )作工作流程，打破現有瓶頸，避免新問題的發生。

帶著這些期待，他們聯系了埃太科大使Digitize Designs的三維掃描專家，與銷售工程師Bo Helmrich溝通后，立刻被推薦了Artec Leo。

這是一款全便攜手持式三維掃描儀，配備觸摸屏和計算機，可生成亞毫米級的彩色三維掃描。Artec Leo擅長捕獲中型物體，尤其在空間局促的地方掃描，比如Sherrill Furniture常常需要進行掃描任務的擁擠展廳。

“我發現Leo捕獲數據的速度如此之快，于是移動速度也加快了，但Leo跟上我完全沒問題?！?

手持式高科技解決方案

購置Leo后，Allen和他的團隊與Helmrich展開密切合作，找到了一種高效工作流程，可采集家具，并在A(yíng)rtec Studio軟件中處理掃描。

Sherrill Furniture的Noah Carney用Artec Leo掃描一把椅子。（供圖：Sherrill Furniture）

設計工程師Tanner Pittmon表示：“Bo幫我們找到了采集各種家具的方式，從小座椅到全尺寸組合家具，可以從左往右掃描，還能同時捕獲家具的上下部分?！?

他繼續補充道：“有了Leo，就無需再用任何標靶或標記，一開始遇到一點小問題，就是我掃描速度太慢，導致采集數據堆積。后來，我發現Leo捕獲數據的速度如此之快，于是移動速度也加快了，但Leo跟上我完全沒問題?！?

Sherrill Furniture原創(chuàng )木質座椅，即將由Artec Leo進行三維掃描。（供圖：Sherrill Furniture）

如果有部分或有些細節沒有被完整采集，Pittmon說道：“我可以直接在掃描期間通過Leo的觸摸屏發現這個問題，隨后，只要再揮舞一下，就把數據補全了?！?

“有了Leo，就意味著可以一次搞定，無需返工?！?

Leo可以為自然形態的復雜家具完成無縫隙掃描，這點至關重要。如果CGI收到的掃描中有任何縫隙，他們就無法將虛擬裝飾品包裹到模型上，那么質量也會(huì )受到影響。

這就是為什么要單獨掃描每個部件，用Artec Studio合并后再發送給CGI團隊的原因。也就是說，每個墊子、枕頭等各元素，都是單獨掃描的，確保從上到下360度全覆蓋。

市場協調員Noah Carney表示：“有了Leo，我們不用等到處理掃描的階段，就能掌握掃描情況，發現是否遺漏了CGI團隊需要的重要細節?！?

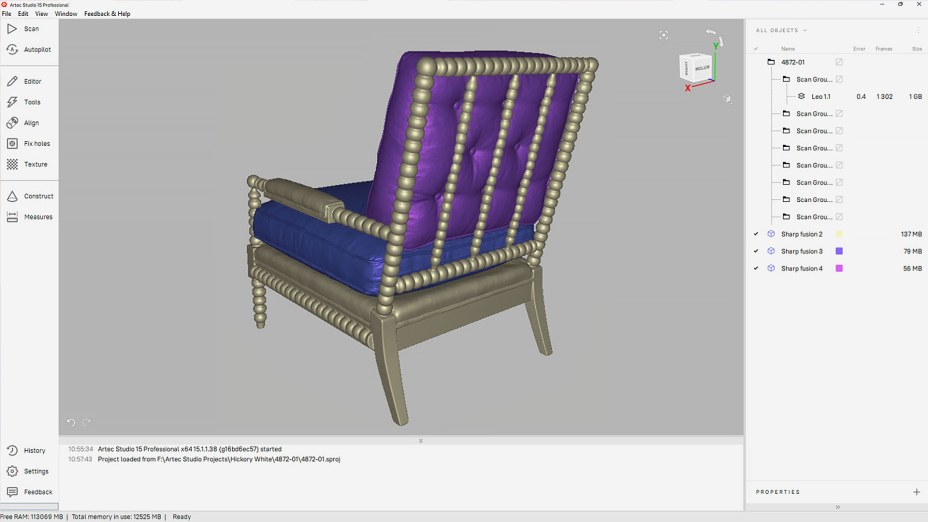

Artec Studio中的木質座椅掃描截圖。（供圖：Sherrill Furniture）

Carney繼續解釋道：“我們去一次展廳，基本上一下午要采集20多件家具，然后回辦公室處理這些掃描。有了Leo，我們就不用因掃描問題返回展廳，重新掃描?！?

帶定制元素的木質座椅CGI渲染圖。（供圖：Sherrill Furniture）

定制工藝品

掃描上傳至Artec Studio軟件后，就能經處理制成3D模型，合并多份掃描，再移除多余數據即可，全過程僅需短短幾分鐘。

在A(yíng)rtec Studio軟件中處理Leo完成的座椅掃描。（供圖：Sherrill Furniture）

然后，3D模型被發送給CGI團隊，并專門導入ZBrush優化幾何，為下一步3D Studio Max的操作做準備。在3D Studio Max中，他們會(huì )添加接縫和UV，完成ZBrush中沒有完成的操作。

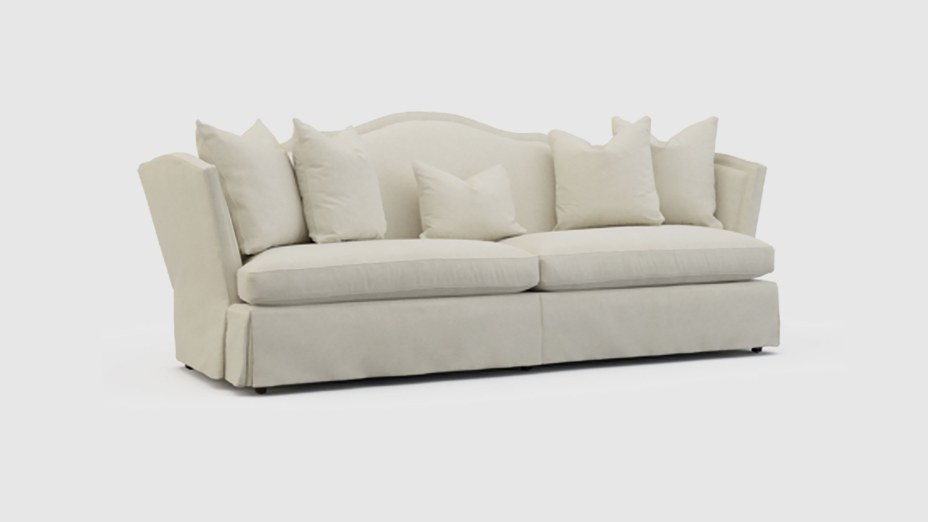

CGI渲染圖：Artec Leo掃描的Sherrill Furniture Dundee Natural沙發。（供圖：Sherrill Furniture）

最后，團隊都能收獲一份栩栩如生的3D模型，既可放大近距離查看，也能一鍵更換顏色，調成從Acapella紅到Zussman海沫綠的任何顏色。

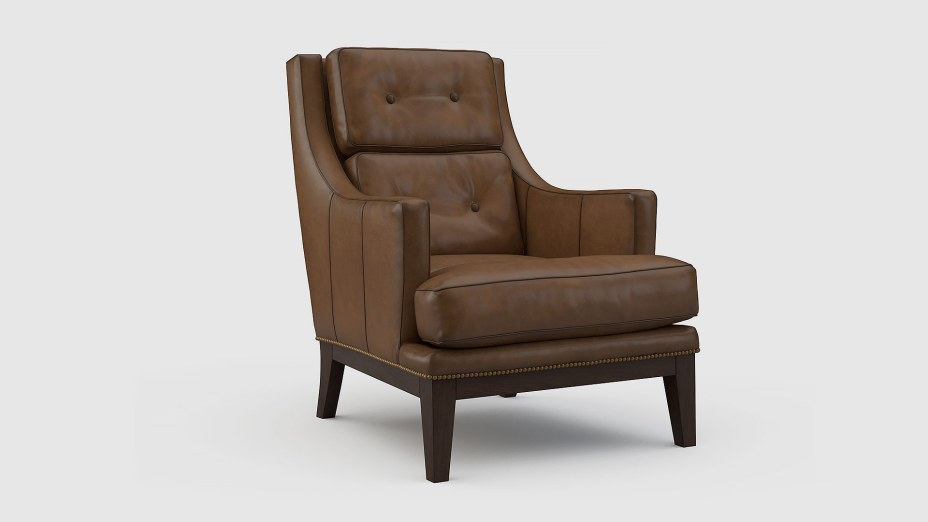

CGI渲染圖：Artec Leo掃描的Sherrill Furniture Sauvage Saddle座椅。（供圖：Sherrill Furniture）

不同表面處理、色彩搭配、配件都能立刻選中并有所呈現，讓客戶感受到公司工匠大師的精湛技藝，提前看到幾天后交付的成品效果。

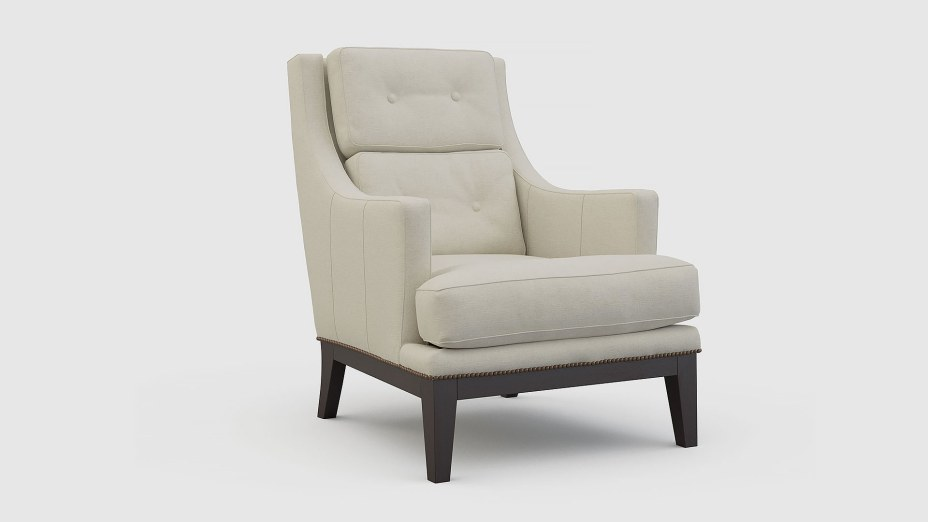

CGI渲染圖：Artec Leo掃描的Sherrill Furniture定制沙發。（供圖：Sherrill Furniture）

Pittmon說道：“之所以L(fǎng)eo能如此逼真，是因為我們在掃描家具，比如一套沙發時，會(huì )同時掃描其左右兩側。而許多公司都會(huì )走捷徑，直接做鏡像處理。但我們從不會(huì )這么做?！?

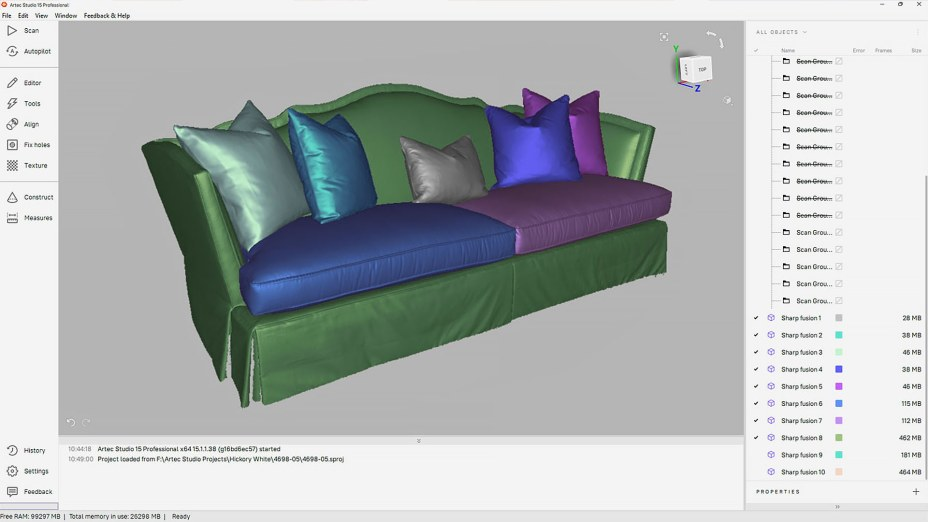

Artec Studio中Leo掃描的Sherrill Furniture沙發截屏。（供圖：Sherrill Furniture）

他繼續補充：“因為長椅類家具兩側會(huì )有一些細微差異，仔細觀察就會(huì )發現：褶皺、折痕，甚至還有光線在布料表面留下的不同痕跡，少了這些細節，模型就顯得很假?！?

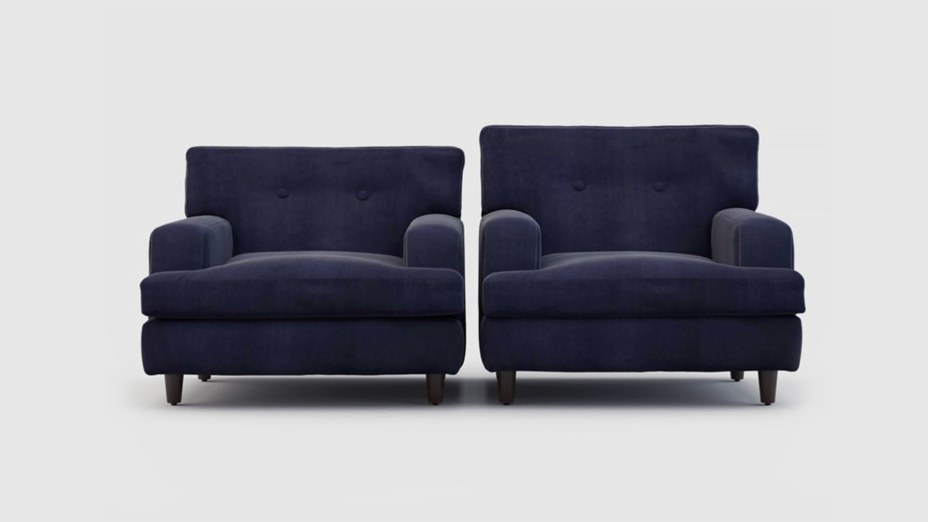

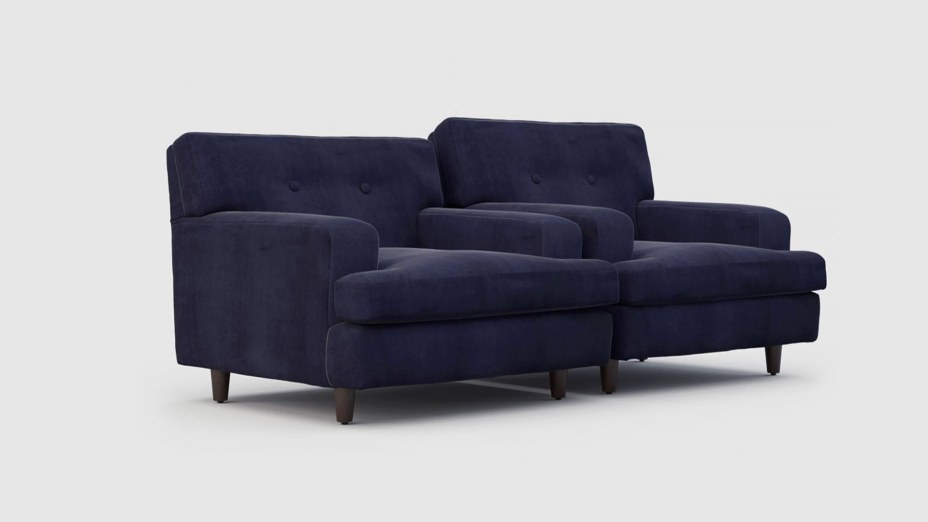

CGI渲染圖：同一套沙發，配有不同布藝和樣式。（供圖：Sherrill Furniture）

Pittmon還結合Leo和SOLIDWORKS，完成掃描至CAD任務，逆向設計家具。其中一次，是設計一把沒有設計圖紙的經典款椅子。過了不到一天，Sherrill Furniture制造團隊就能按需復制這把椅子，并變換不同外觀。

Artec Leo逆向工程：經典椅原物（左）和最終定制版（右）的CGI渲染圖。（供圖：Sherrill Furniture）

Pittmon繼續介紹道：“看看這兩把椅子，其實右邊這把還不存在。但有了Leo掃描。CGI團隊就能制作3D模型，調高椅背。當然，也能把它加寬變成雙人沙發或一套完整的沙發?！?

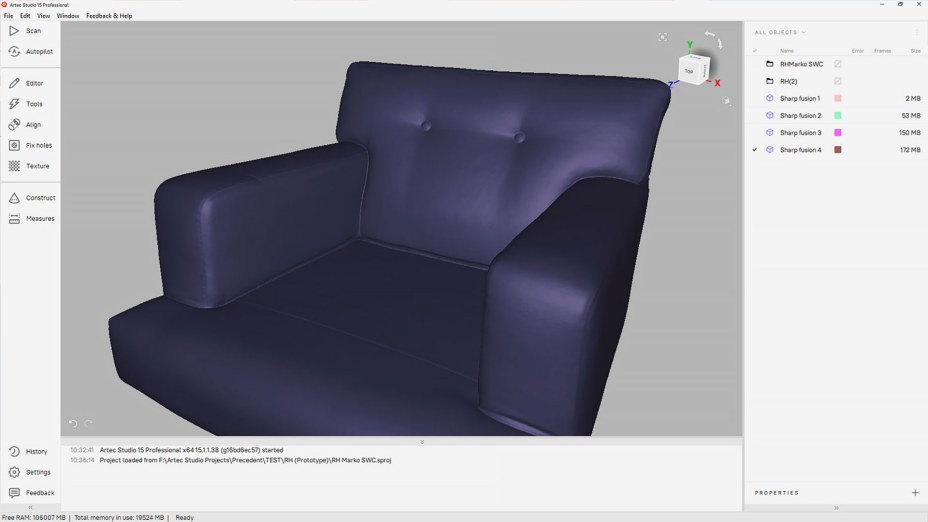

Artec Studio軟件中的原始經典椅Artec Leo掃描。（供圖：Sherrill Furniture）

他繼續補充道：“這些經典椅的定制版并不需要立刻生產。我們進行虛擬設計后，可根據需求下單生產?！?

無論何時，只要找不到設計圖紙，Pittmon就能用SOLIDWORKS迅速制作一把虛擬座椅、沙發的CAD模型。直接發送給家具廠的產品開發團隊。

Sherrill Furniture CGI團隊制作的定制座椅設計圖紙。（供圖：Sherrill Furniture）

尋找更優解決方案

當談及新舊兩種設計流程時，Allen說道：“之前，我們將傳統攝影測量法和Leo帶來的3D CGI設計流程做了橫向對比?！彪m然起初3D方案的花費更多，耗時看起來更久，但之后，我們可以利用3D模型變換不同布料和設計處理，感受效果。

“就每件視覺資產的成本而言，（采用三維掃描的）效率比傳統攝影測量法快了30倍。而且和傳統方式相比，我們的視覺效果明顯提升，令人驚喜?！?

CGI渲染后的3D模型：Artec Leo掃描的原始經典椅（左）和加高椅背的定制版（右）。（供圖：Sherrill Furniture

他進一步解釋道：“舉個例子，之前在測試期間，我們遇到過這樣的問題：設計團隊發現有一張沙發沒拍照，于是攝影團隊只好取消當日安排，等四周過后，沙發就位了再重拍?！?

“相反地，CGI團隊就可直接利用Leo掃描制作的3D模型，一一對應沙發幀，前后兩小時，就能制成一張100%準確的數字沙發?！?

Allen及其團隊依然不斷努力優化自己的設計流程，希望能進一步提速，占據優勢，同時，不犧牲分毫品質。
